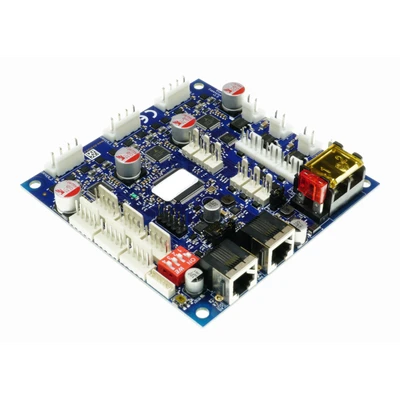

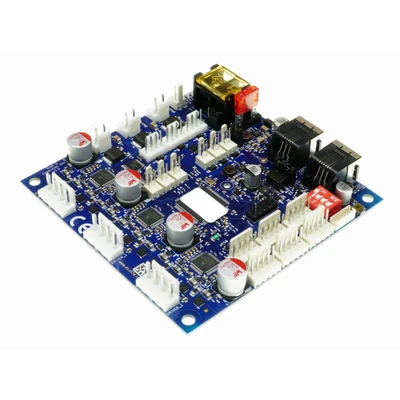

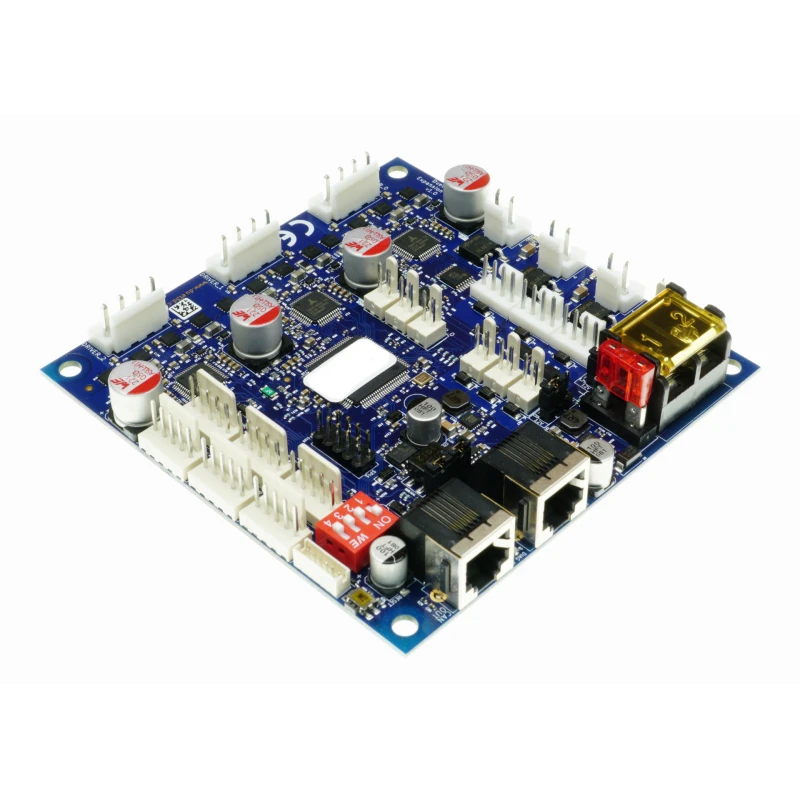

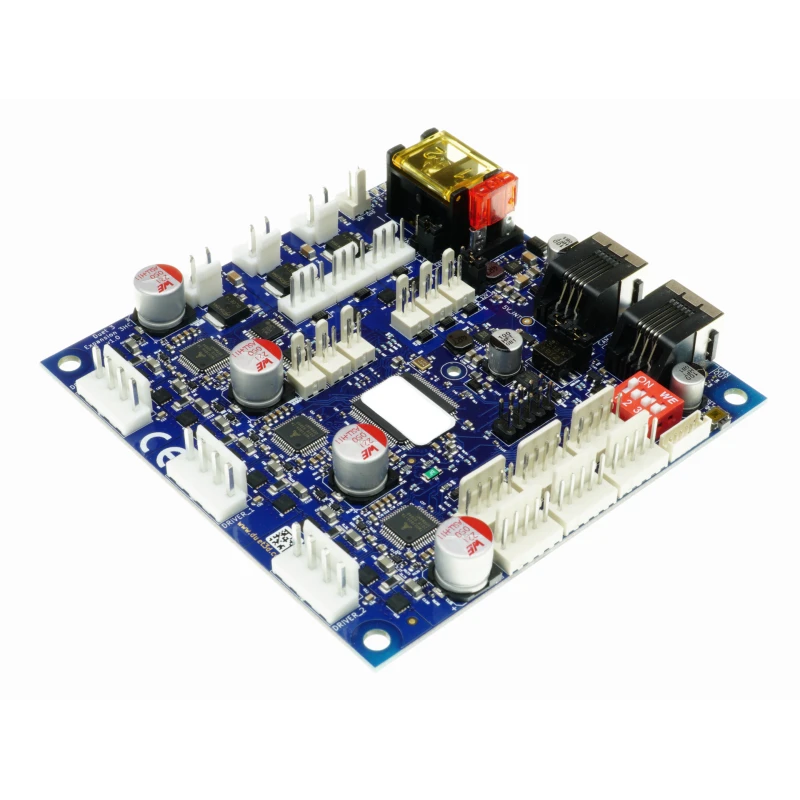

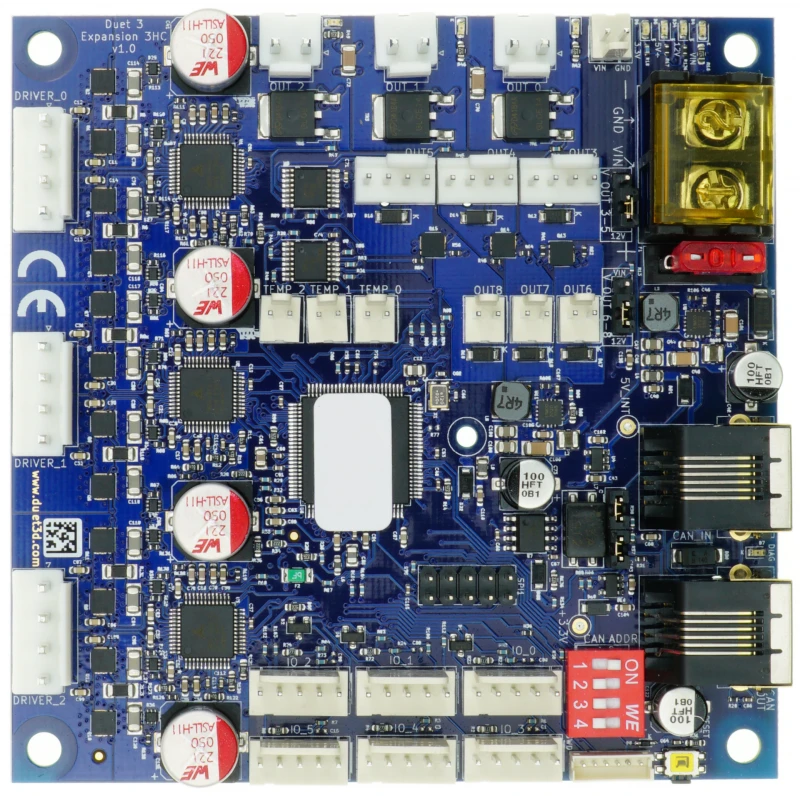

Duet 3 Genişleme Kartı
Duet 3 ailesi, Duet3D'nin en esnek ve genişletilebilir 3D yazıcı kontrol çözümlerini geliştirme deneyiminden yararlanarak 3D yazıcılar, CNC'ler, lazer kesiciler ve daha fazlası dahil olmak üzere çok çeşitli makineler için kontrol sağlar. Duet 3 serisinin genel amacı, son derece yetenekli ana kartlar, genişletme kartları, akıllı araç kartları ve özel genişletme modülleri aracılığıyla makine tasarımında maksimum esneklik sağlamaktır.
Tam özellik seti için aşağıdaki belge bağlantılarına bakın: özetle:
- Özel 32 Bit İşlemci (ARM Cortex M4F @120 Mhz)
- Duet 3 Anakartına CAN-FD veri yolu bağlantısı. Bu, birçok genişletme kartının bağlanmasına olanak tanır. İlk hedef, 8 x 3 kanal genişletme kartına kadar destektir (başka 24 adım kanalı).
- 256 mikro adımlama, StallGuard 2 ve StealthChop 2 dahil olmak üzere tüm özellik setinin yazılım kontrolüne sahip, 4,45A RMS'ye kadar, 6,3A tepe değerinde çalışan 3 yeni nesil Trinamic 5160 adım sürücüsü
- Değişen akım kapasitelerine sahip 9 adet PWM çıkışı örneğin 3 adet ekstruder ve 6 adet fanı destekler.
- Sonlandırıcılar, problar, filament monitörleri ve diğer sensörler için 6 IO portu.
- 3 Termistör/PT1000 girişi ve opsiyonel kız kartlar aracılığıyla 4 PT100/Termokupl girişi desteği.
- DC42'nin IR Z probu ve delta yazıcılar için Duet3D Smart Effector dahil olmak üzere geniş bir Z probu yelpazesi için destek.
