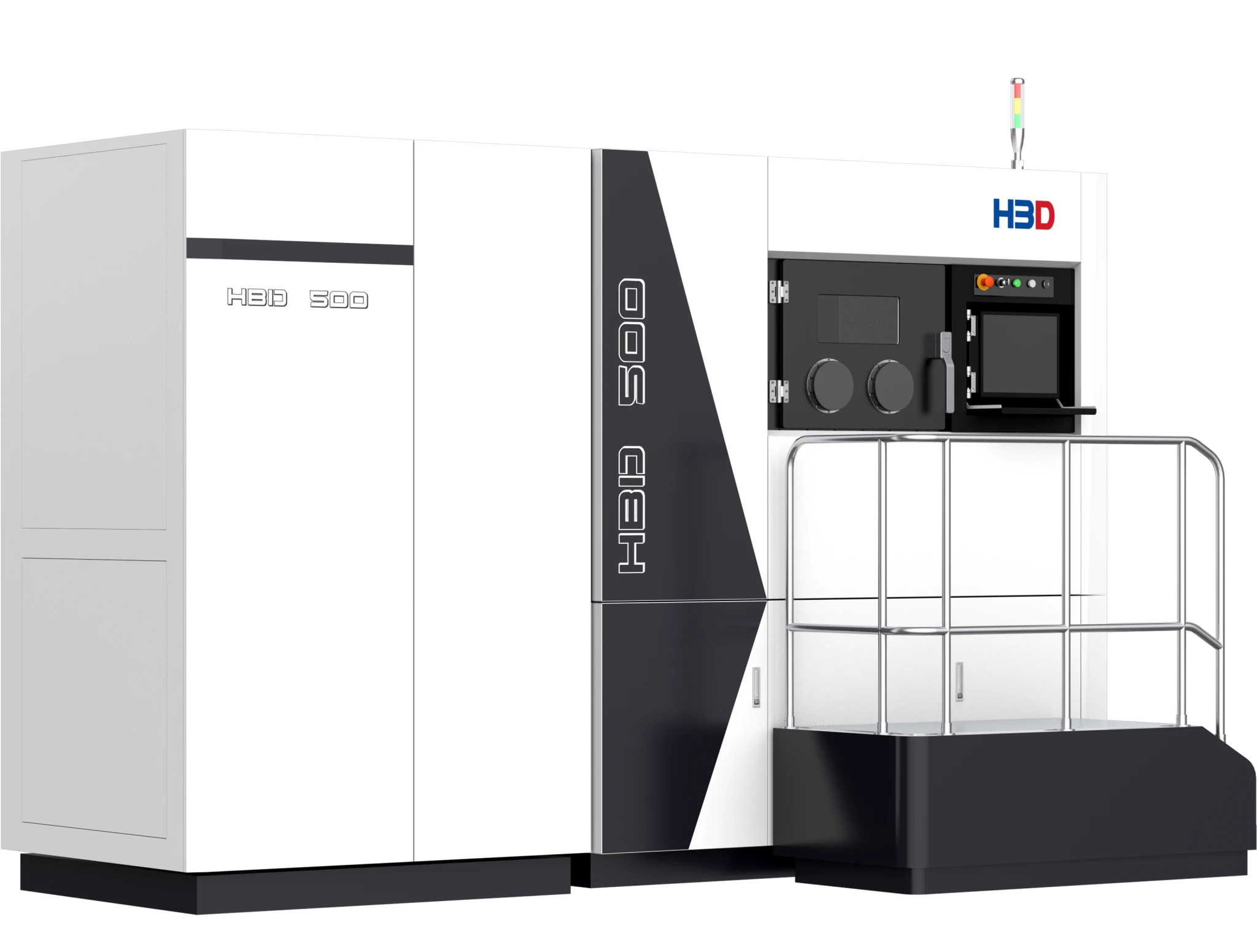

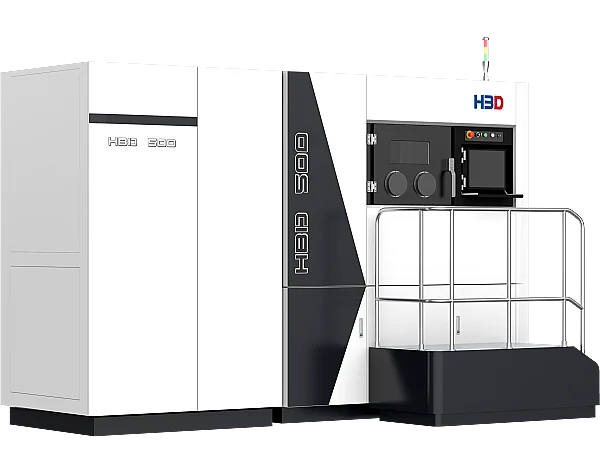

Karmaşık metal parçalar için esnek üretim. HBD 500, 430 × 520 × 520 mm üretim hacmini iki, üç veya dört lazer seçeneğiyle bir araya getirir. Geniş metal tozu seçenekleri ve otomatik besleme sistemiyle prototipten seri üretime uzanan iş akışınızı yapılandırın.
Teklif al

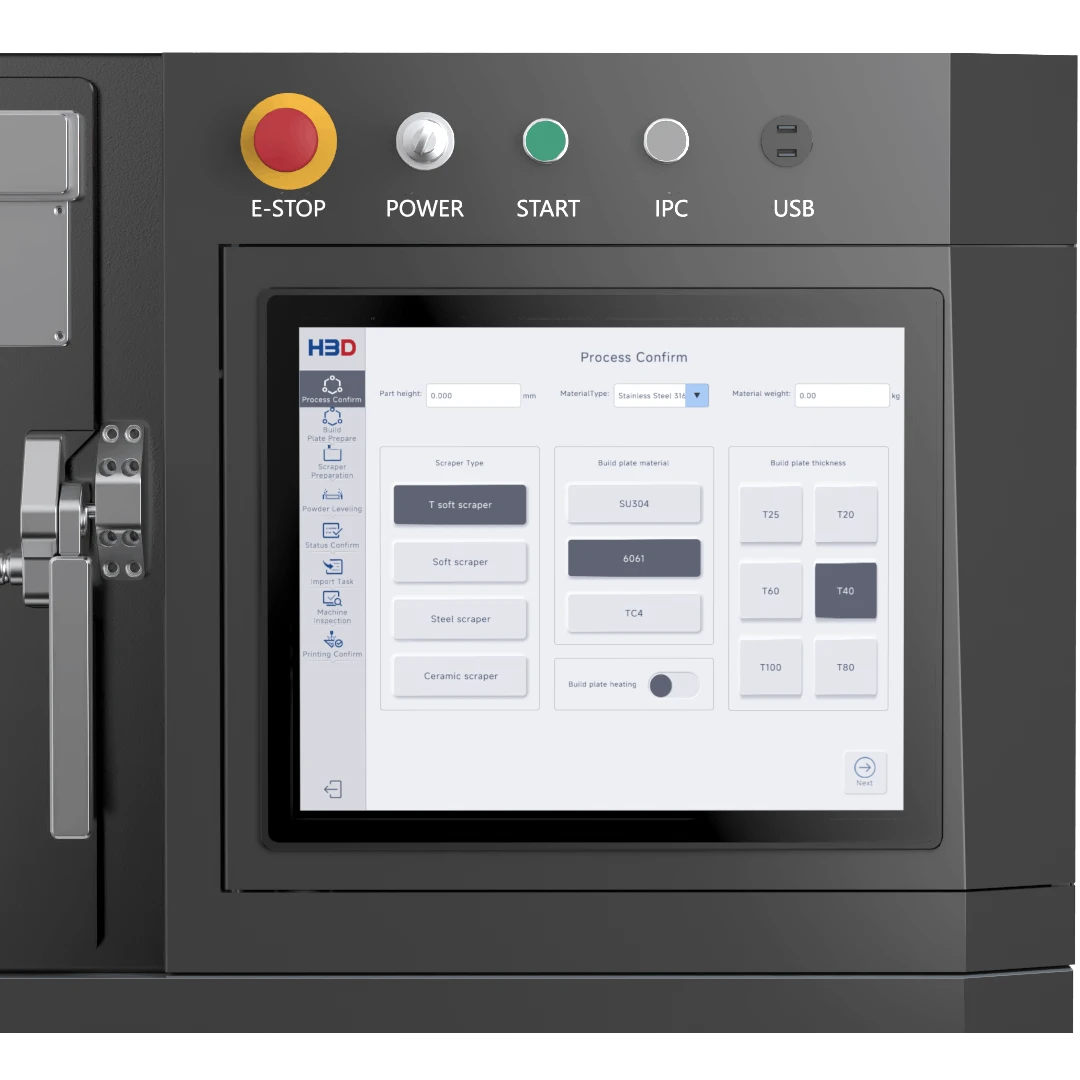

Ayrıntılı sistem günlükleri ve yüksek hızlı veri işleme yazılımı, baskı sürecini takip etmeyi ve parametreleri yönetmeyi kolaylaştırır. HBD 500 kontrol sistemi, üretim performansını incelemek için süreç verilerini bir araya getirir.

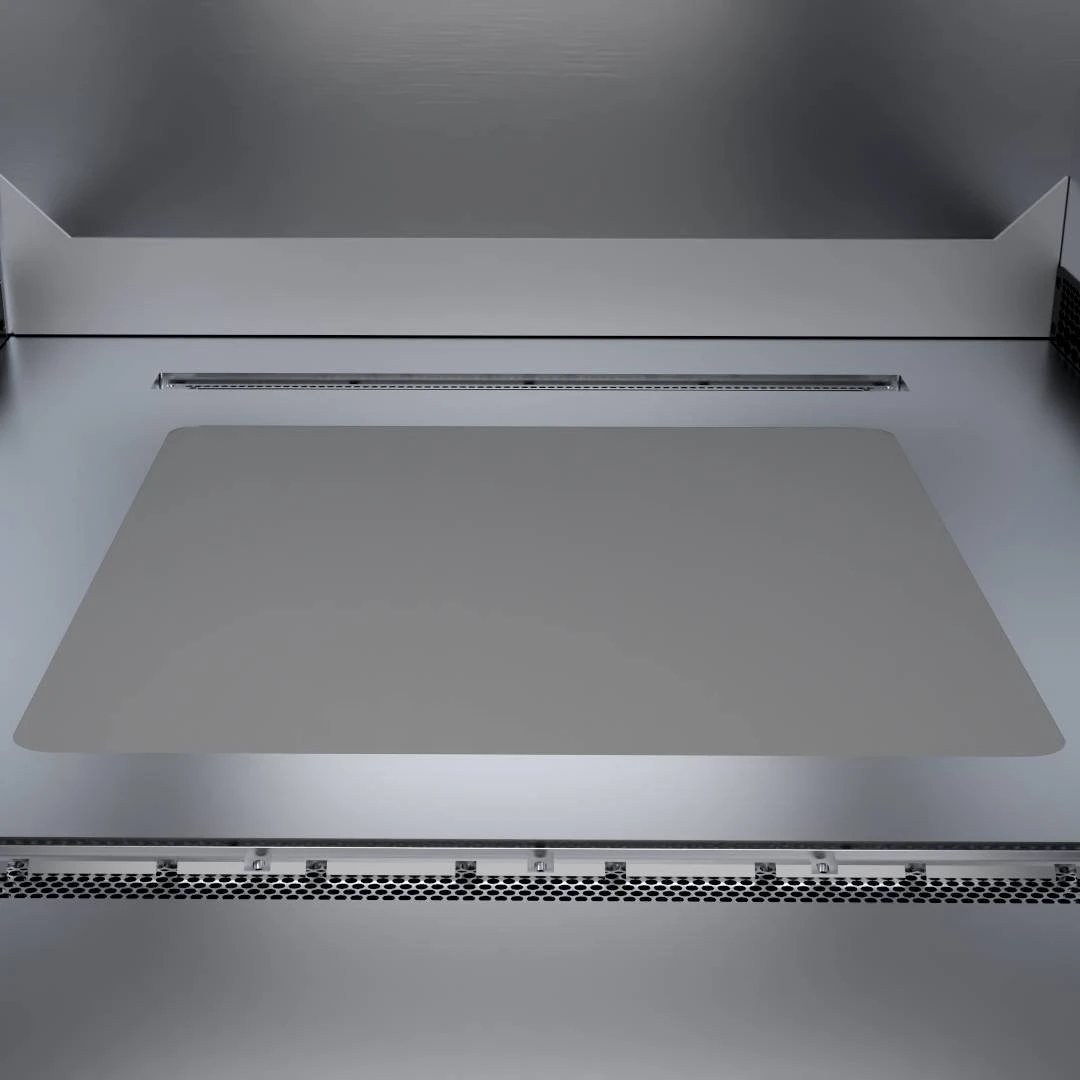

Değişken hızlı, çift yönlü serici; üreticinin belirttiği 3 saniyelik toz serme süresiyle katmanlar arasındaki hazırlığı hızlandırır. Rijit mekanik yapı, karmaşık geometriler boyunca tutarlı bir toz dağılımını destekler.

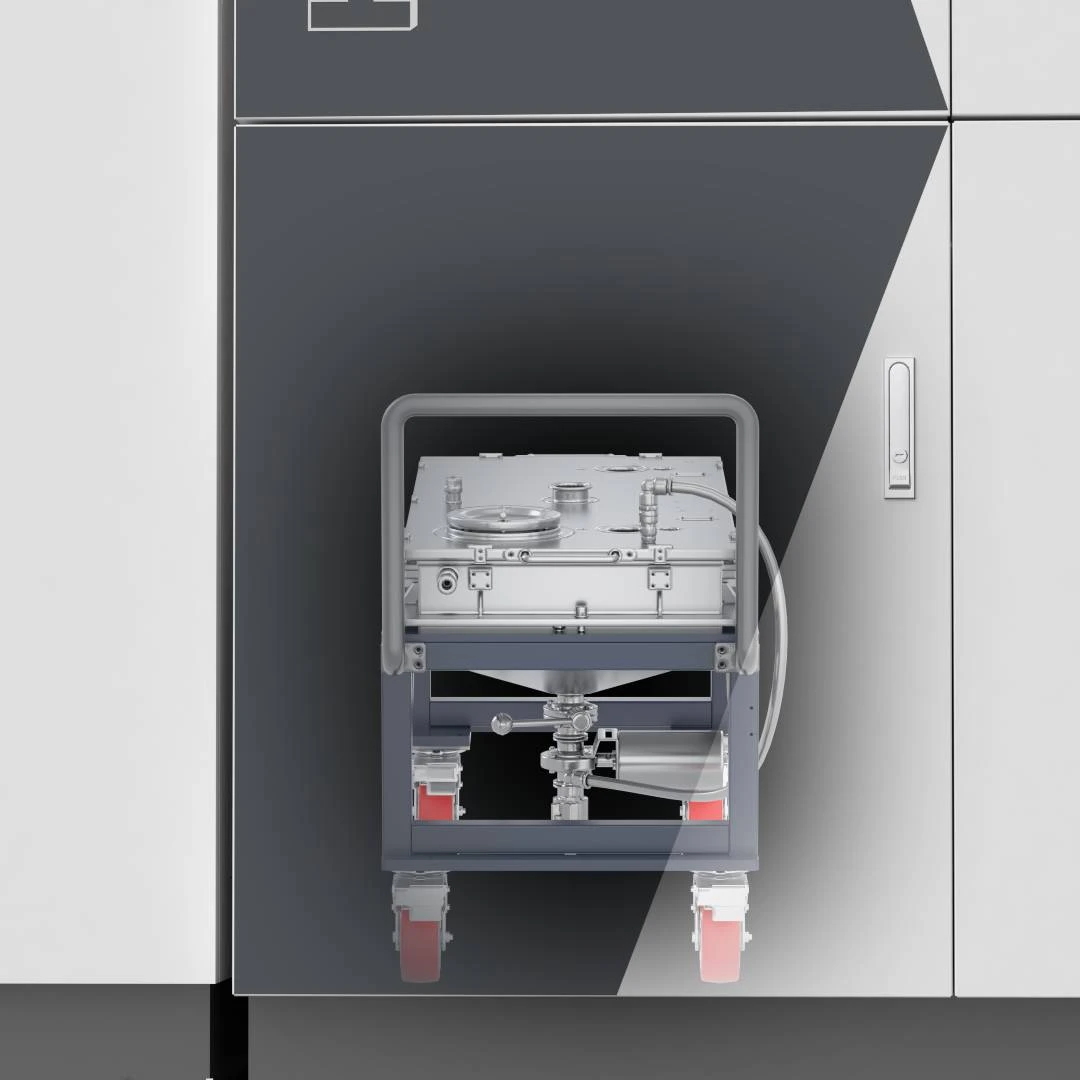

Yüksek hacimli toplama hazneleri, toz boşaltma ve değiştirme sıklığını azaltmaya yardımcı olur. Toz geri kazanımı ve depolamayı üretim akışınıza uygun biçimde planlayın.

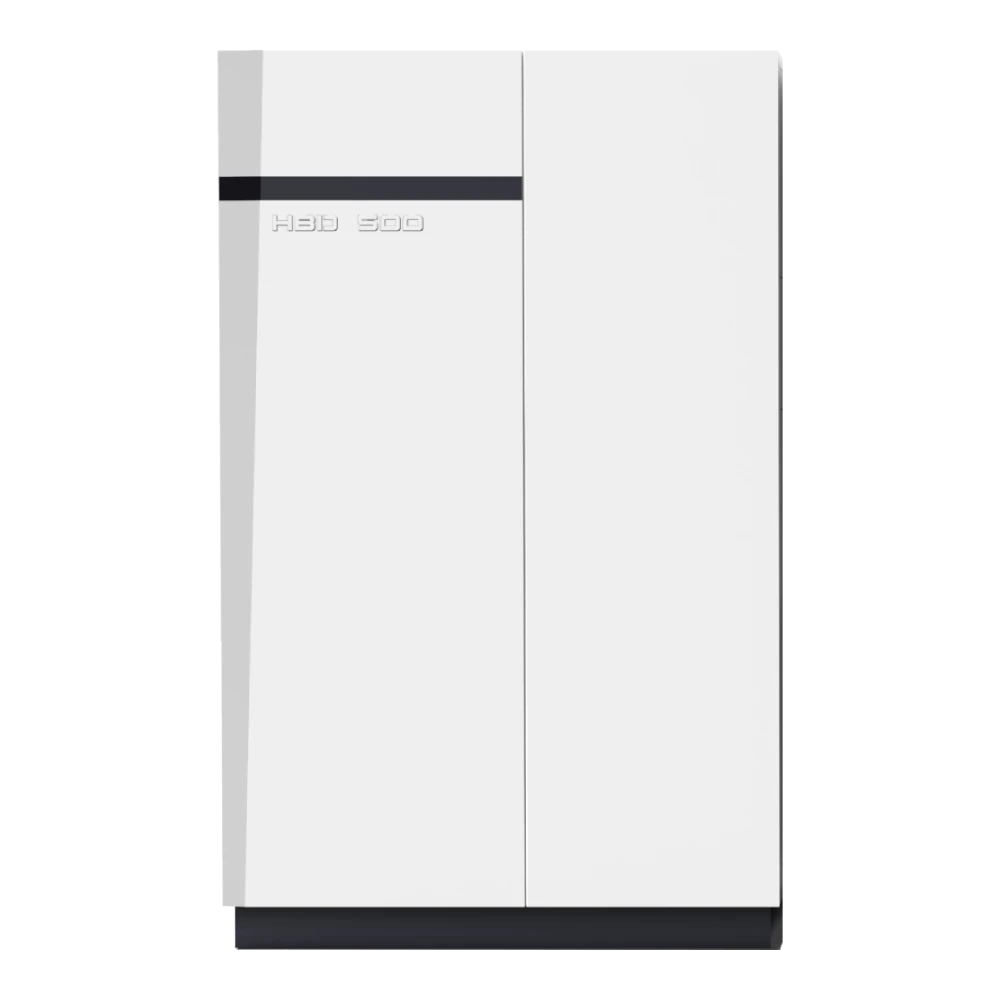

PTFE kaplı filtre elemanları ve otomatik temizleme işleviyle kontrollü bir proses atmosferi oluşturun. Üretici, 0,3 µm parçacıklar için %99,9’a varan yakalama verimi ve 5 yılı aşan filtre elemanı ömrü belirtir. İnert gaz ortamındaki atık geri kazanımı, düzenlenmiş gaz akışıyla desteklenir.

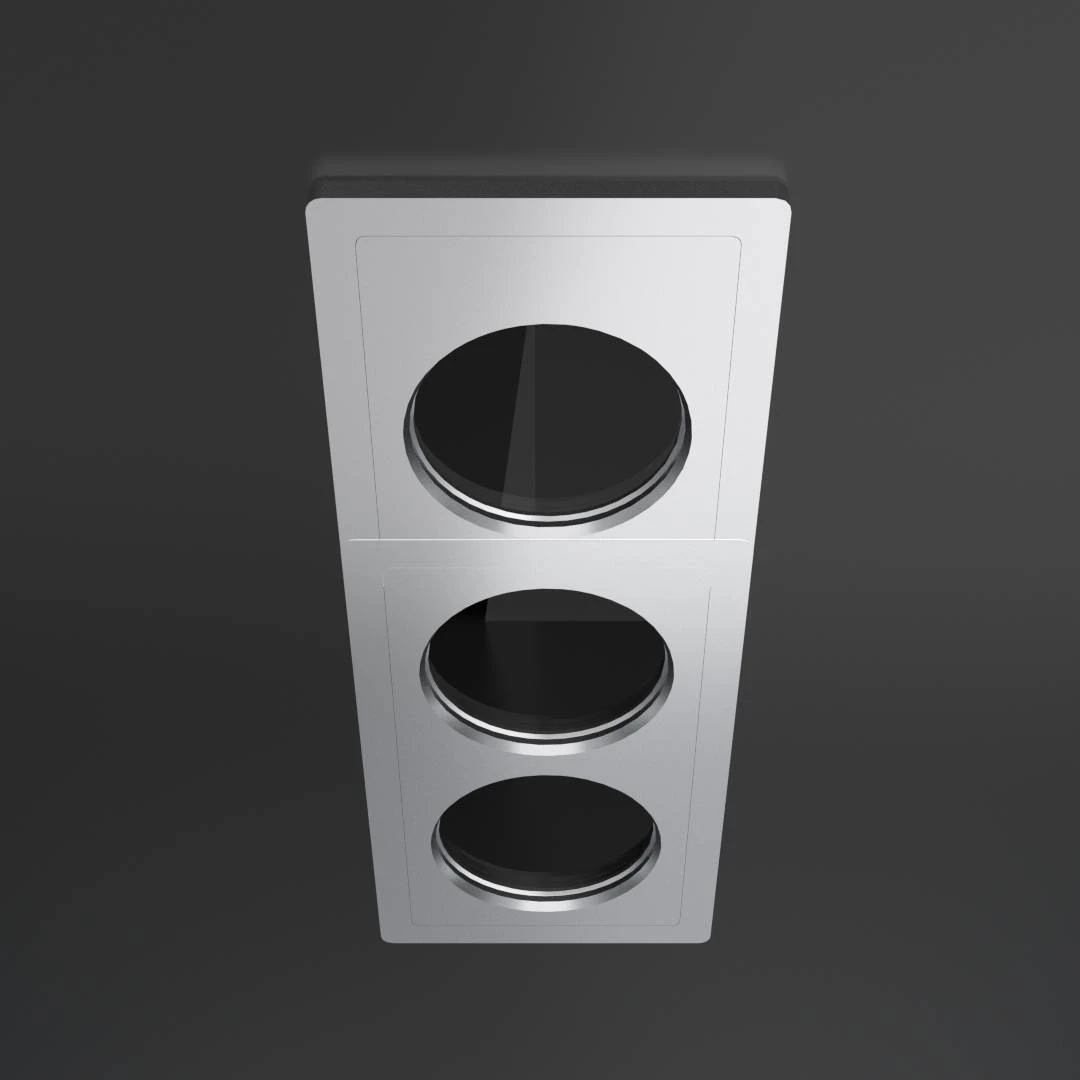

Tam kapalı optik yol, su soğutmalı sıcaklık kontrolü ve sabit odaklı optik yapı; enerji dağılımının kararlılığını destekler. Lazer başına 500 W veya 1000 W seçenekleriyle üretim hedefinize uygun yapılandırmayı seçin.

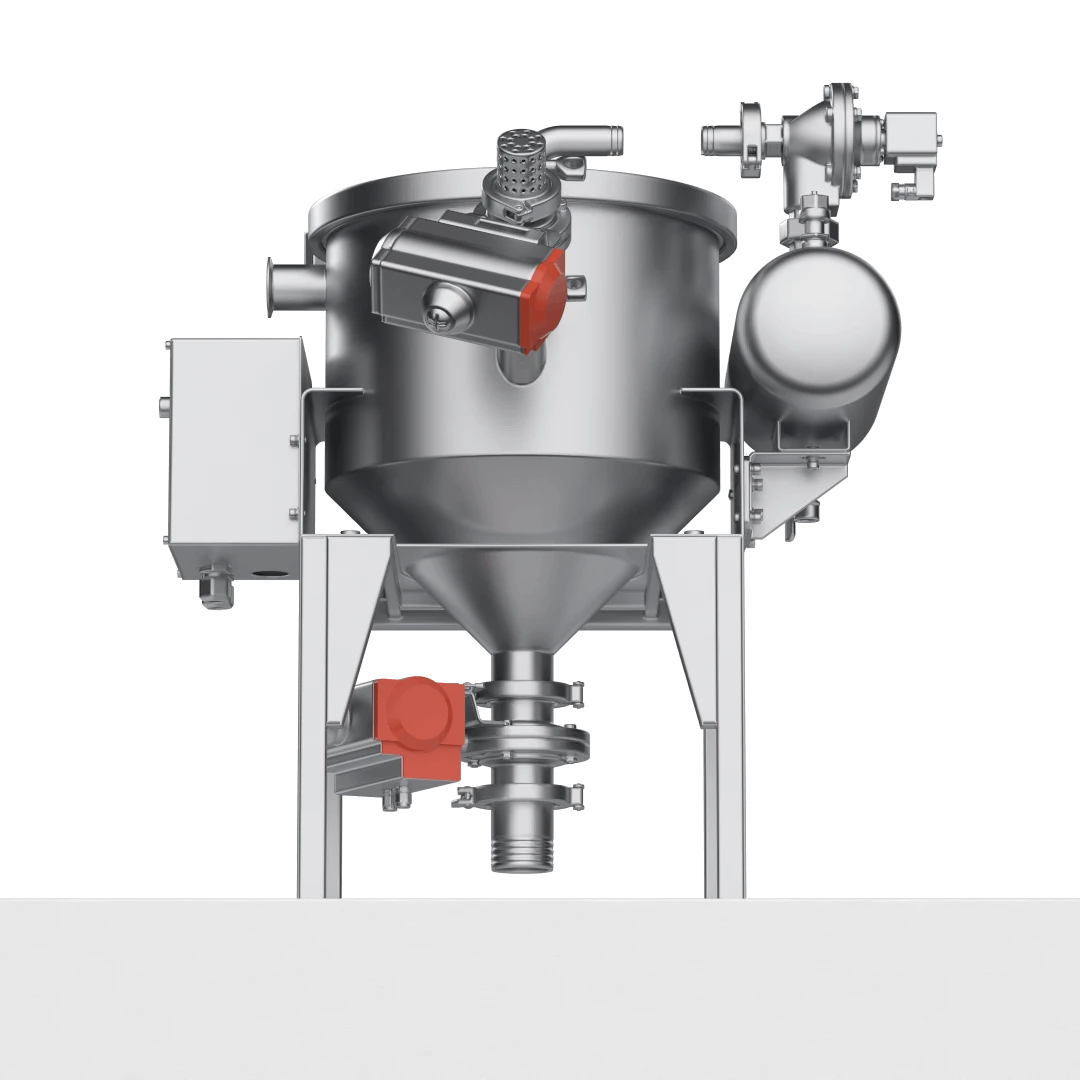

Depolama haznesindeki toz seviyesini sürekli izleyen sistem, üretim sırasında toz ikmalini yönetir. Büyük parçalar ve seri üretim işleri için besleme sürecini otomatikleştirin.

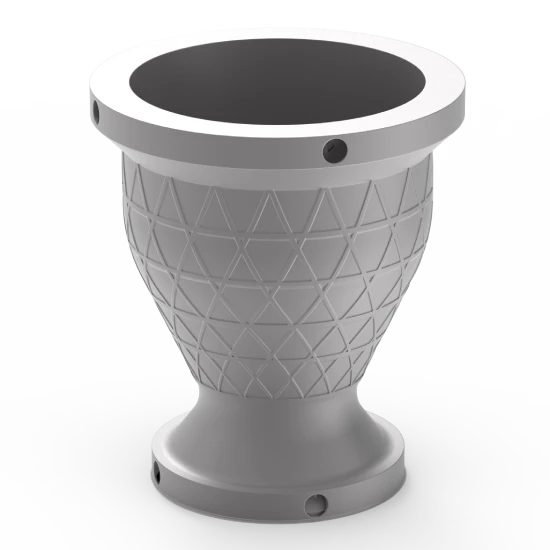

Kafes yapıları ve parçanın biçimini izleyen soğutma kanallarıyla havacılık bileşenlerinin ısıl yönetimini tasarlayın. Metal eklemeli üretim; destek, bağlantı ve sensör yuvalarını tek bir geometri içinde birleştirmeye imkân verir.
Hava akışına göre şekillenen iç kanallarla ağırlığı ve akış yolunu birlikte optimize edin. İç kanallar ve karmaşık geometriler eklemeli üretimle oluşturulabilir. Üretici bu yaklaşımın son işlem ihtiyacını azaltabildiğini belirtir; baskı parametreleri, yüzey hedefi ve kanal geometrisi uygulamaya göre değerlendirilir.

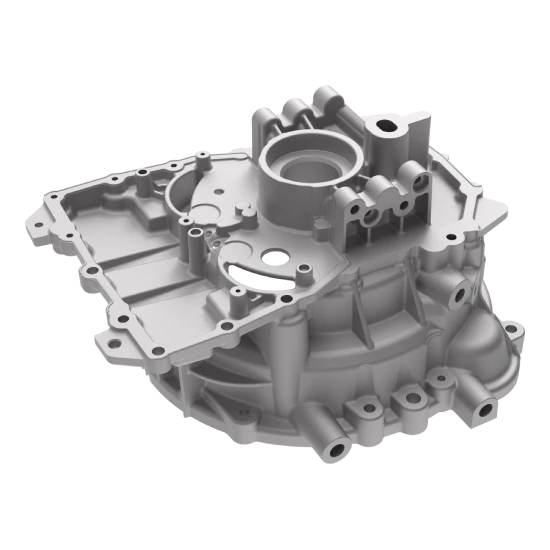

Elektrikli araç uygulamaları için hafif gövdeler ve karmaşık soğutma geometrileri geliştirin. Üreticinin bu örneği, yapısal ihtiyaçları ve sıcaklık yönetimini aynı parçada ele alan metal 3D baskı yaklaşımını gösterir.

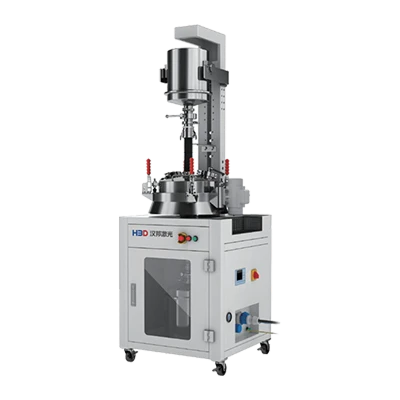

Tozun elenmesi ve geri kazanılmasıyla malzemenin yeniden kullanımını destekler.

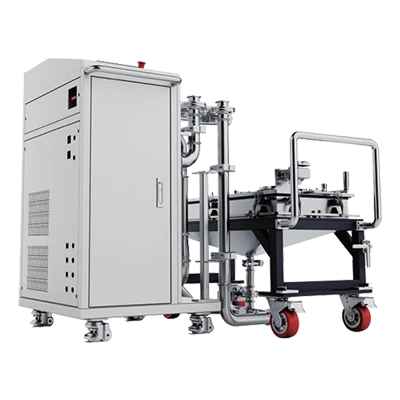

Kapalı döngü besleme ve inert gaz korumasıyla sürekli üretime yönelik toz ikmali sağlar.

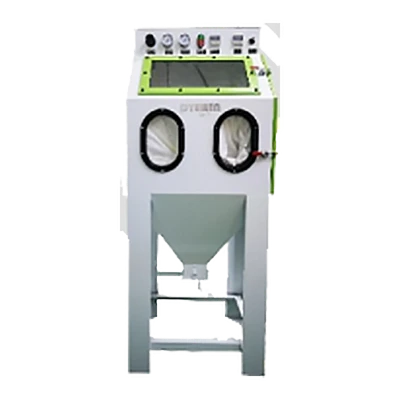

Karmaşık metal parçaların yüzey bitirme işlemleri için kullanılır.

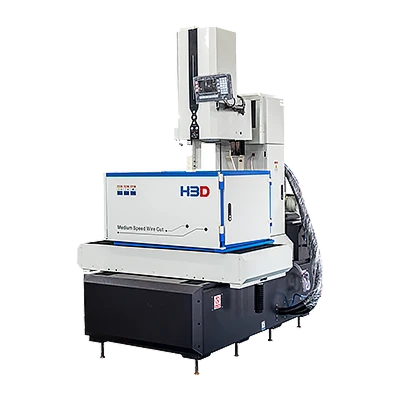

Parçaları ve destek yapılarını hassas EDM kesimiyle ayırmak için kullanılır.

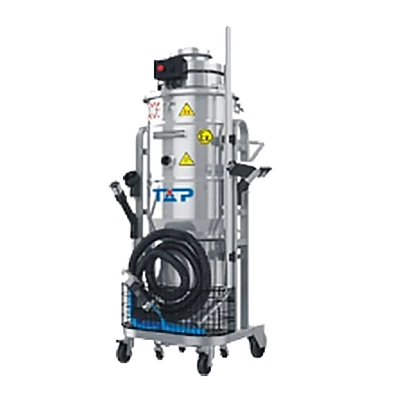

Reaktif metal tozlarının kontrollü toplanmasına yönelik yardımcı ekipmandır.
Tozdaki nemin uzaklaştırılması ve akış özelliklerinin korunması için kullanılır.

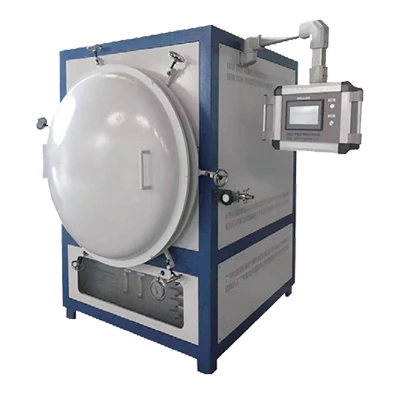

Oksidasyonu sınırlayan ortamda kontrollü sıcaklıkla gerilim giderme işlemleri sağlar.
Yardımcı ekipman kapsamı, uygulamanıza ve seçilen yapılandırmaya göre teklifte belirlenir.
| Üretim hacmi | 430 × 520 × 520 mm; yüksekliğe üretim tablası dâhildir |
|---|---|
| Lazer seçenekleri | 2, 3 veya 4 lazer; lazer başına 500 W / 1000 W |
| Katman kalınlığı | 20–120 µm |
| Tarama izi genişliği | 70–200 µm |
| Tarama hızı | ≤10 m/s |
| Oksijen oranı | ≤100 ppm |
| Koruyucu atmosfer | Tam kapalı hazne, otomatik oksijen izleme; geri kazanım, temizleme ve toplama katsayısı ≥%99 |
| Bağıl yoğunluk | %99,9+ |
| Tipik doğruluk | 0,05–0,2 mm |
| Metal tozları | Titanyum alaşımı, alüminyum alaşımı, yüksek sıcaklık alaşımı, paslanmaz çelik, kalıp çeliği ve diğerleri |
| Proses parametreleri | Uygulamaya özel, kullanıcı tarafından düzenlenebilir parametre setleri |
| Ağırlık | Yaklaşık 4500 kg |
| Dış ölçüler | 2280 × 1560 × 2570 mm |
| Güç kaynağı | AC 380 V, 50/60 Hz |
| Elektrik beslemesi — 500 W lazerli yapılandırma — ortalama güç | ≤6,5–7 kW |
| 1000 W lazer yapılandırması — ortalama güç | ≤7,5–8,5 kW |
Değerler üreticinin uluslararası HBD 500 teknik tablosuna aittir. Lazer yapılandırması, proses parametreleri ve saha gereksinimleri teklifte kesinleştirilir.
HBD 500 lazer seçenekleri, malzemeler ve yardımcı ekipmanlar için MetaTechTR ekibiyle görüşün.
