Kontrol sistemi
Ayrıntılı sistem günlükleri, makine performansını takip etmeyi sağlar. Hızlı veri işleme için geliştirilen HBD yazılımı, baskı süreci boyunca hassas kontrolü destekler.

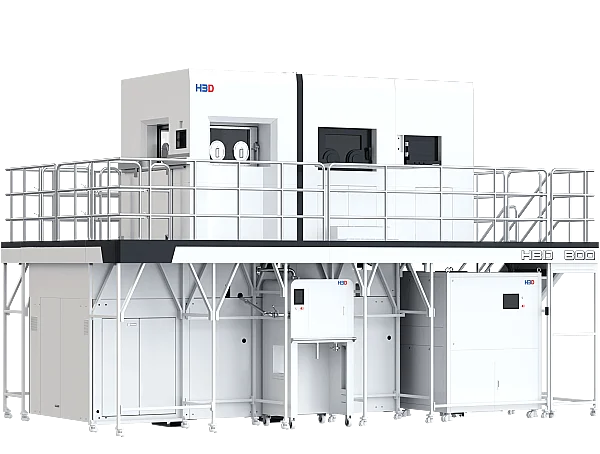

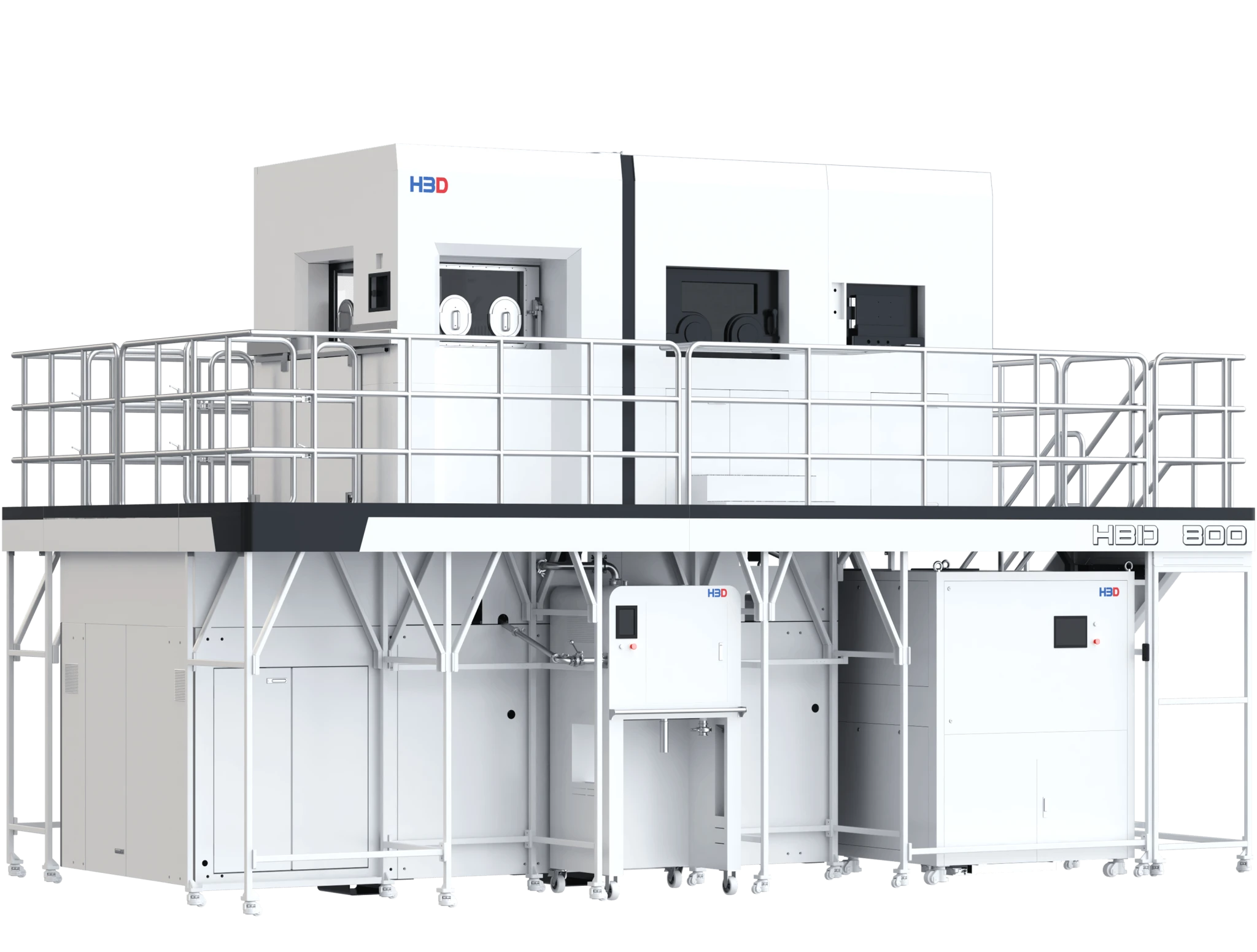

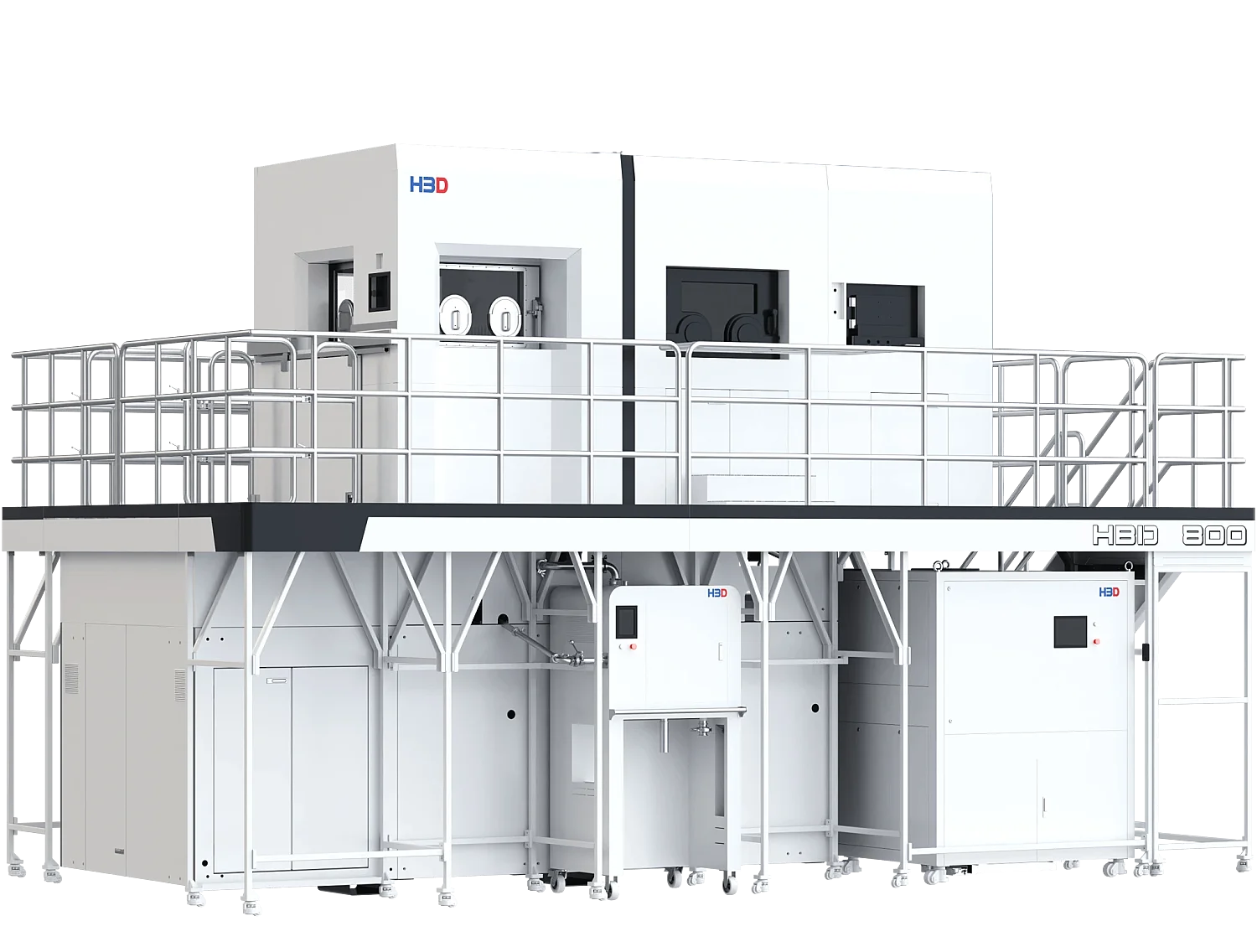

HBD 800 Metal 3D Yazıcı
HBD 800
Büyük metal parçaların seri üretimi için on lazerli üretim platformu. HBD 800, havacılık uygulamalarında üretim verimliliği ve tekrarlanabilir kalite için geliştirilmiştir. Senkronize lazerler, HBD tarama optikleriyle 30 µm hizalama doğruluğu ve beş dakikanın altında otomatik kalibrasyon sunar. Çift yönlü, hıza uyarlanan toz serme ve gerçek zamanlı katman izleme; optimize gaz akışı, kapalı toz sistemi ve çift H13 filtreyle birleşir.
Teklif al
Yapı ve özellikler
Akıllı toz serme modülü
Yüksek rijitliğe sahip entegre yapı, çift yönlü toz serme ile hassasiyet ve verimliliği bir araya getirir. Baskı yapılmayan bölgelerde 300 mm/s hıza ulaşır. Üretici, bu düzen için toz serme verimliliğinde %100 artış belirtir; sonuç kullanılan üretim planına bağlıdır.
Yüksek hacimli toz toplama
Geniş toplama kapları, toz değiştirme sıklığını azaltır. Geri kazanım ve depolama sırasında oluşan duruşların azaltılması, uzun üretim çalışmalarını destekler.

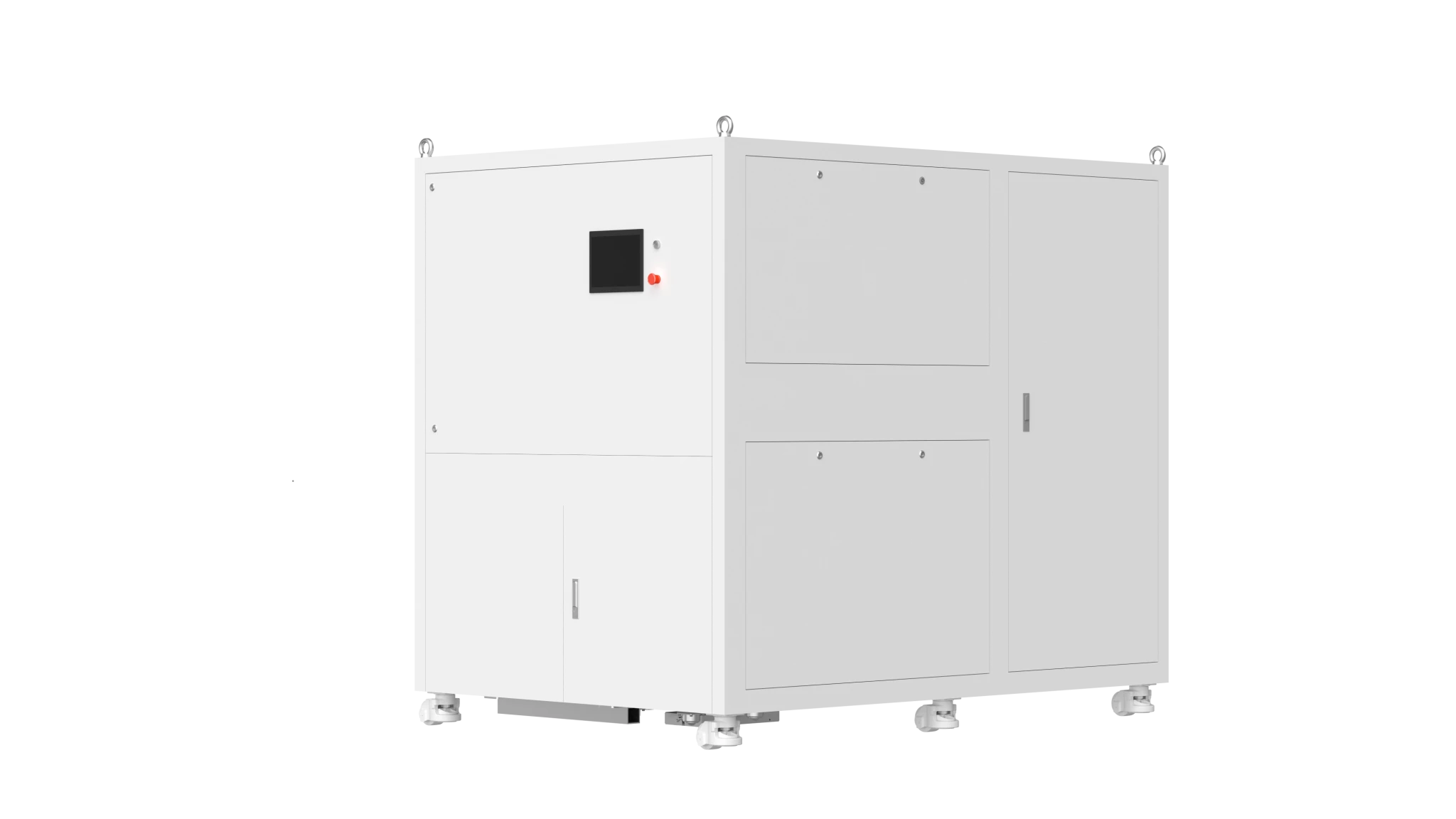

Uzun ömürlü filtrasyon
Yeni nesil PTFE kaplı H13 filtre elemanları, üreticinin verilerine göre 0,3 µm boyutundaki parçacıkları %99,9’a kadar yakalama verimiyle tutar. Kendi kendini temizleme özelliği filtre ömrünü destekler. Optimize gaz akışı ise proses atıklarının baskı alanından uzaklaştırılmasına yardımcı olur.

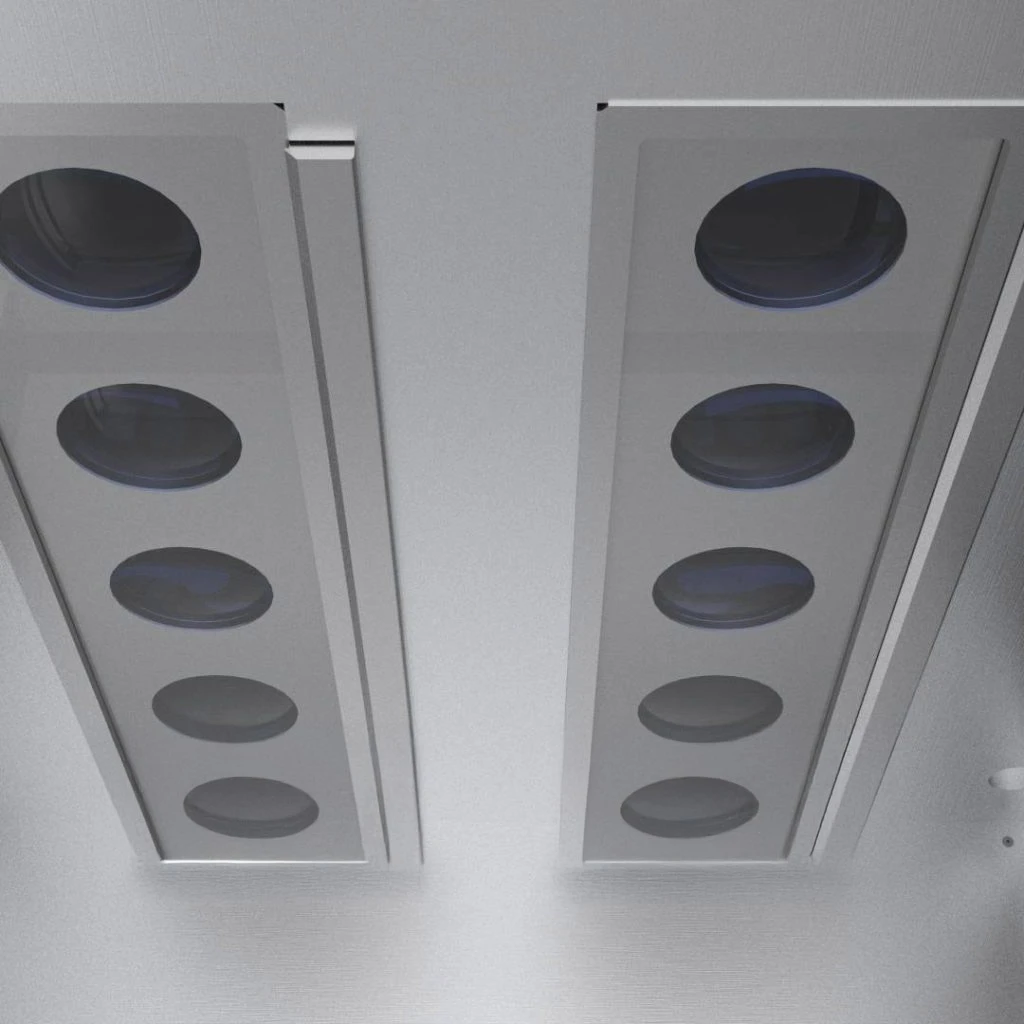

Hassas on lazerli sistem
Tam kapalı optik yol ve hassas su soğutmalı sıcaklık kontrolü, lazerlerin doğruluk ve kararlılığını destekler. Sabit odaklı optik yapı, karmaşık ayrıntılar içeren parçalar için tutarlı enerji dağılımı sağlar.
Otomatik toz besleme
Depolama haznesindeki toz seviyesi sürekli izlenir ve üretim sırasında toz takviyesi yapılır. Otomatik besleme, büyük parçalar ve seri üretim çalışmaları için kesintilerin azaltılmasına yardımcı olur.
Üretim örnekleri
-
İtki odası
Geleneksel işleme yöntemleriyle üretimi zor olan büyük ve karmaşık yapıların tek parça olarak üretilmesine olanak verir. HBD’nin örnek uygulaması; düşük deformasyon, yüksek şekillendirme hassasiyeti ve düşük kusur oranı hedefleyen metal eklemeli üretimi gösterir.
-

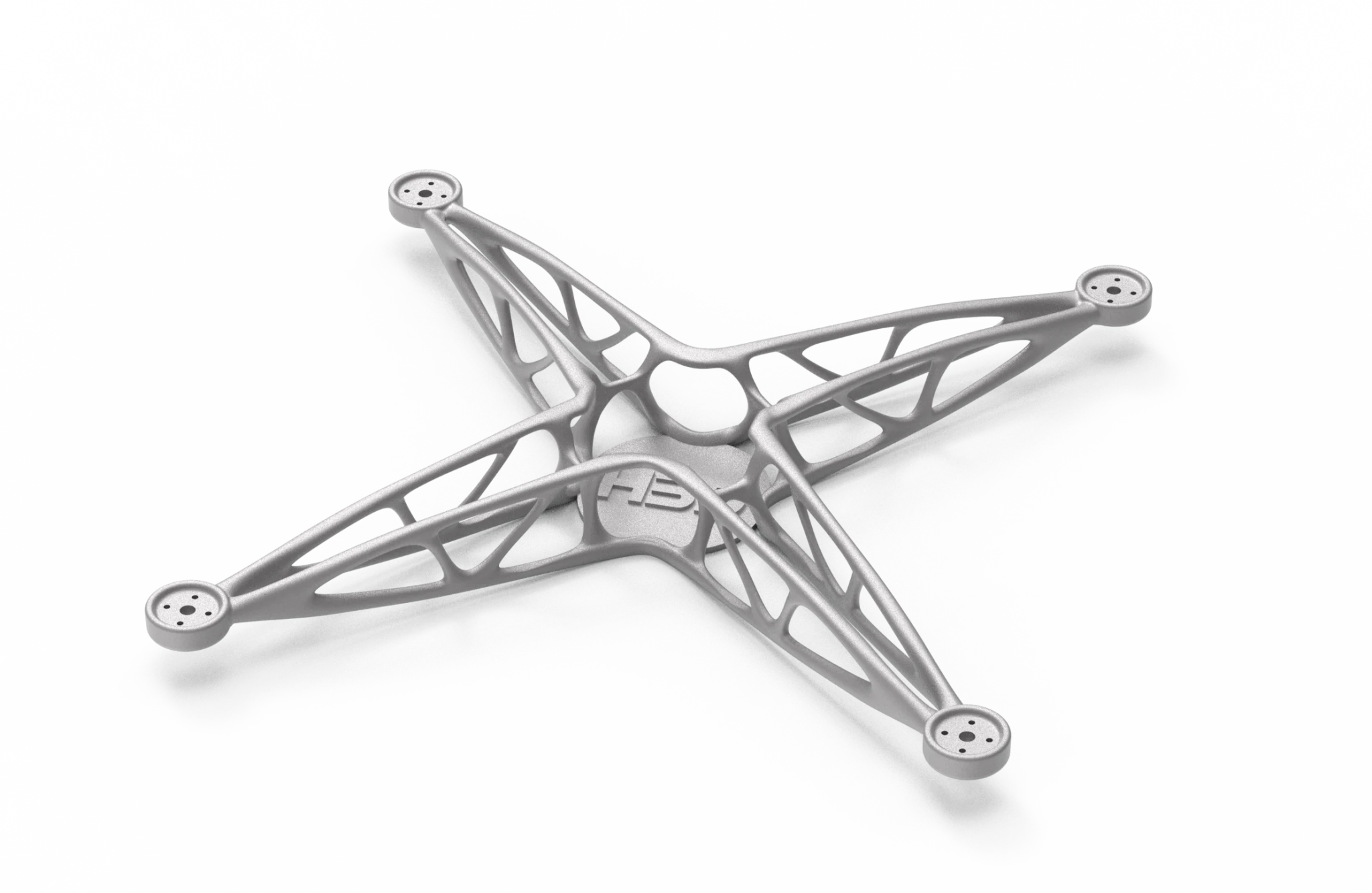

Drone gövdesi
Biyonik yapı tasarımı ve topoloji optimizasyonu, gövdedeki malzemeyi ihtiyaç duyulan bölgelere dağıtır. Hafifletme yaklaşımı, drone uygulamalarında enerji tüketiminin azaltılmasını ve performansın artırılmasını hedefler.
Üretimi tamamlayan ekipmanlar

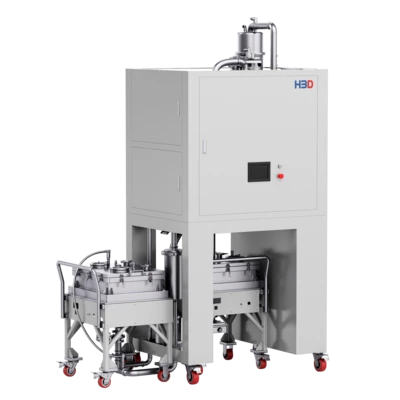

Toz emme ve eleme makinesi
Otomatik eleme ve geri kazanım, metal tozunun tutarlılığını ve yeniden kullanımını destekler.

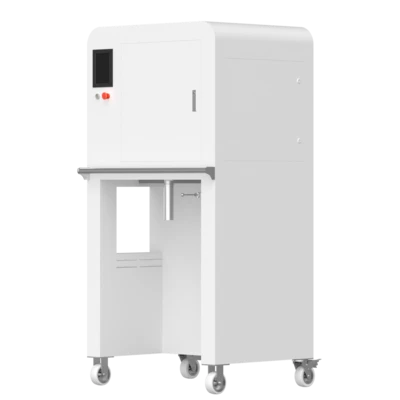

Toz besleme makinesi
Kapalı devre toz besleme ve inert gaz koruması, uzun süreli üretimde manuel toz taşıma ihtiyacını azaltır.

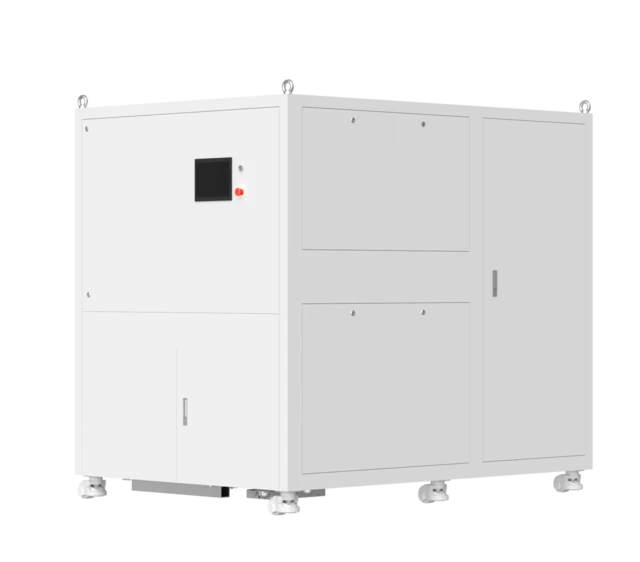

Haricî arıtma sistemi
PLC kontrollü bağımsız arıtma dolaşımı, yazıcıyla gerçek zamanlı iletişim kurar. Üretici bu yardımcı ünite için %99,99’a kadar yakalama verimi belirtir.
Patlama korumalı metal tozu süpürgesi
Reaktif metal tozlarının kontrollü biçimde toplanması için tasarlanmıştır. Uygulamaya uygun ekipman seçimi ve kullanım koşulları teklif sırasında belirlenir.
Vakumlu kurutma fırını
Toz içindeki nemi uzaklaştırarak akışkanlığın korunmasına ve nem kaynaklı proses sorunlarının azaltılmasına yardımcı olur.
Yardımcı ekipman kapsamı uygulamanıza ve seçilen yapılandırmaya göre teklifte belirlenir.
Teknik özellikler
| Üretim hacmi | 830 × 830 × 1250 mm; yüksekliğe üretim tablası dâhildir |
|---|---|
| Lazer seçenekleri | 10 lazer; lazer başına 500 W / 1000 W |
| Katman kalınlığı | 20–120 µm |
| Tarama izi genişliği | 80–200 µm |
| Tarama hızı | ≤10 m/s |
| Oksijen oranı | ≤100 ppm |
| Koruyucu atmosfer | Kapalı hazne, otomatik oksijen izleme; geri kazanım, temizleme ve toplama katsayısı ≥%99 |
| Bağıl yoğunluk | %99,9+ |
| Tipik doğruluk | 0,05–0,2 mm |
| Metal tozları | Titanyum alaşımları, alüminyum alaşımları, paslanmaz çelik, kalıp çeliği, süperalaşımlar ve diğerleri |
| Proses parametreleri | Uygulamaya özel, kullanıcı tarafından düzenlenebilir parametre setleri |
| Ağırlık | Yaklaşık 18.000 kg |
| Dış ölçüler | 7850 × 4050 × 4880 mm |
| Elektrik beslemesi — 500 W lazerli yapılandırma | AC 380 V, 50/60 Hz; tepe güç ≤50–55 kW, ortalama güç ≤23–28 kW |
| 1000 W lazer yapılandırması | AC 380 V, 50/60 Hz; tepe güç ≤55–60 kW, ortalama güç ≤28–33 kW |
Değerler üreticinin uluslararası HBD 800 teknik tablosuna aittir. Lazer yapılandırması, malzeme ve proses parametreleri uygulamanıza göre belirlenir.
