Form 4BL
24,2 L baskı hacmi ve biyouyumlu malzeme seçenekleriyle büyük format reçine baskısı.

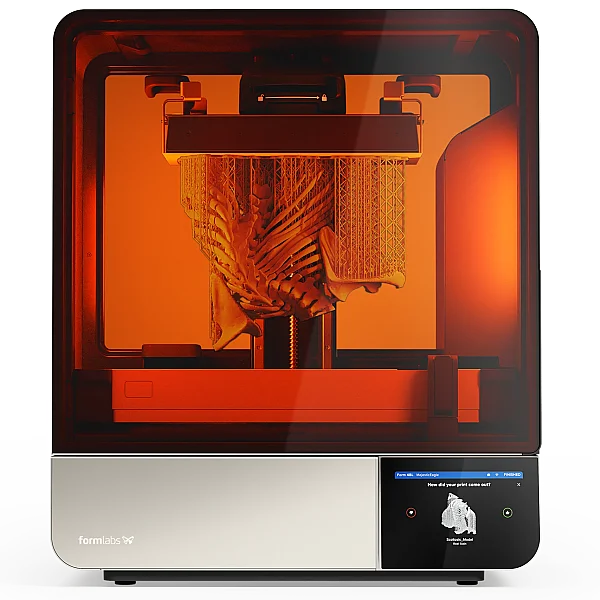

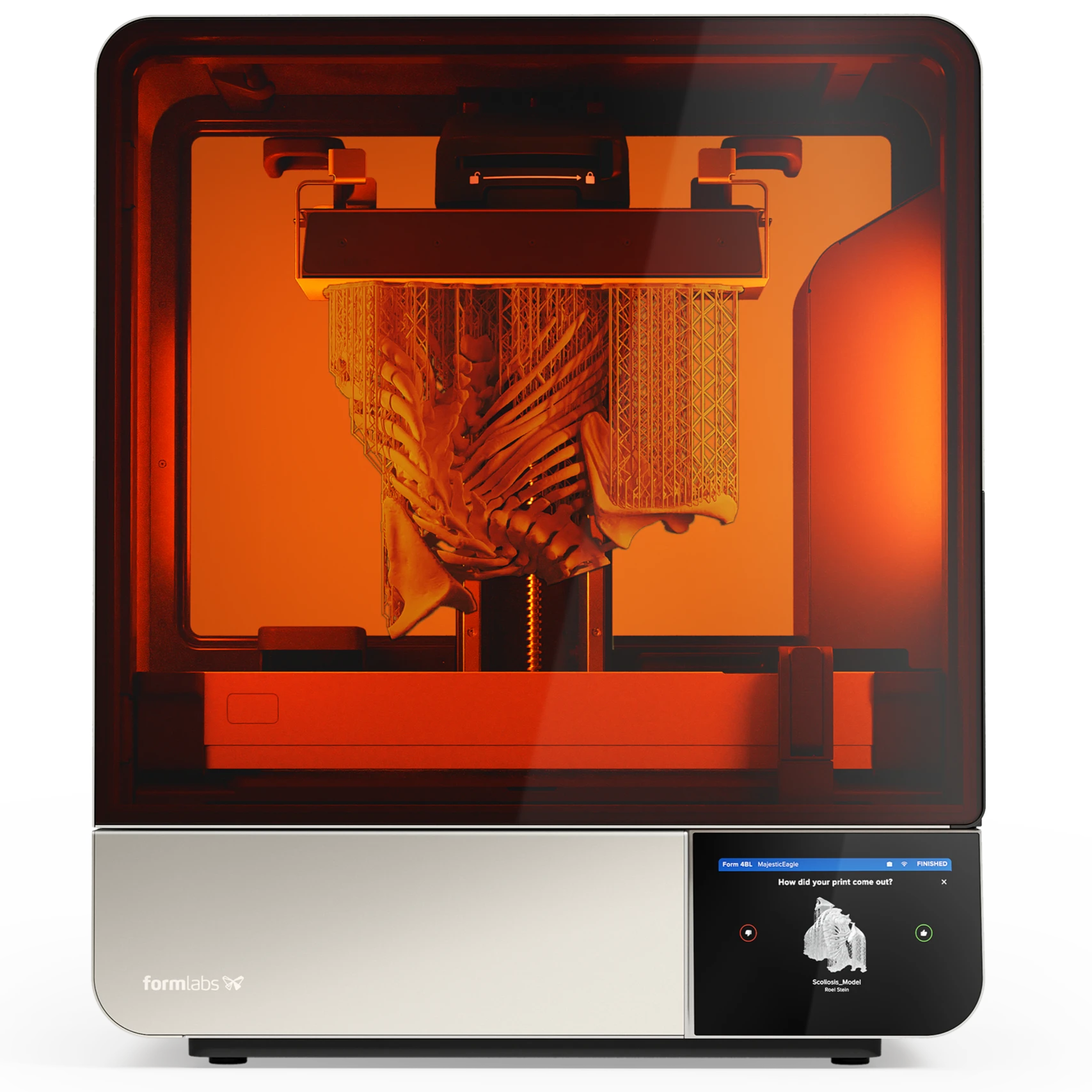

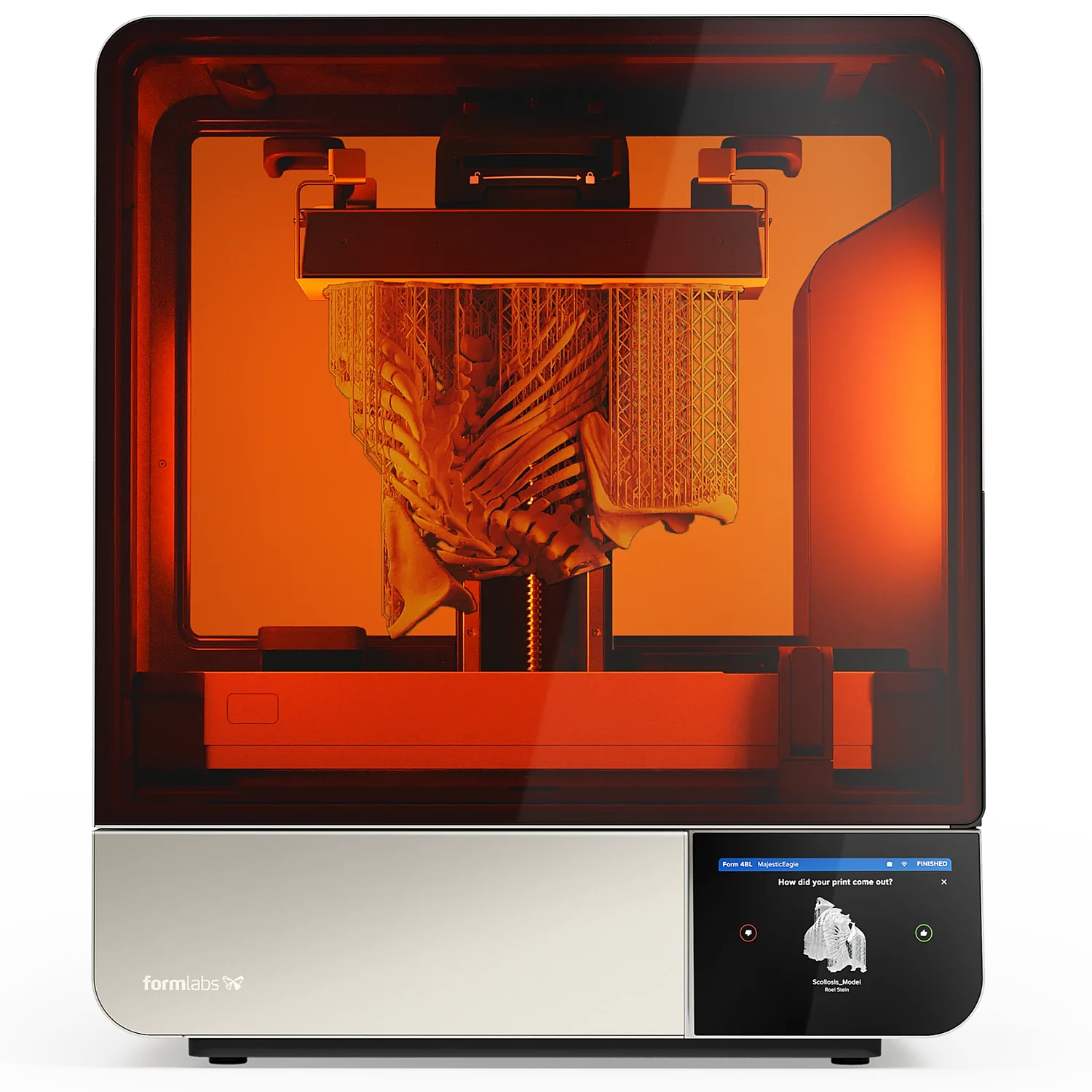

Formlabs Form 4BL 3D Yazıcı
FORM4BL
Medikal üretimde
daha büyük düşünün.

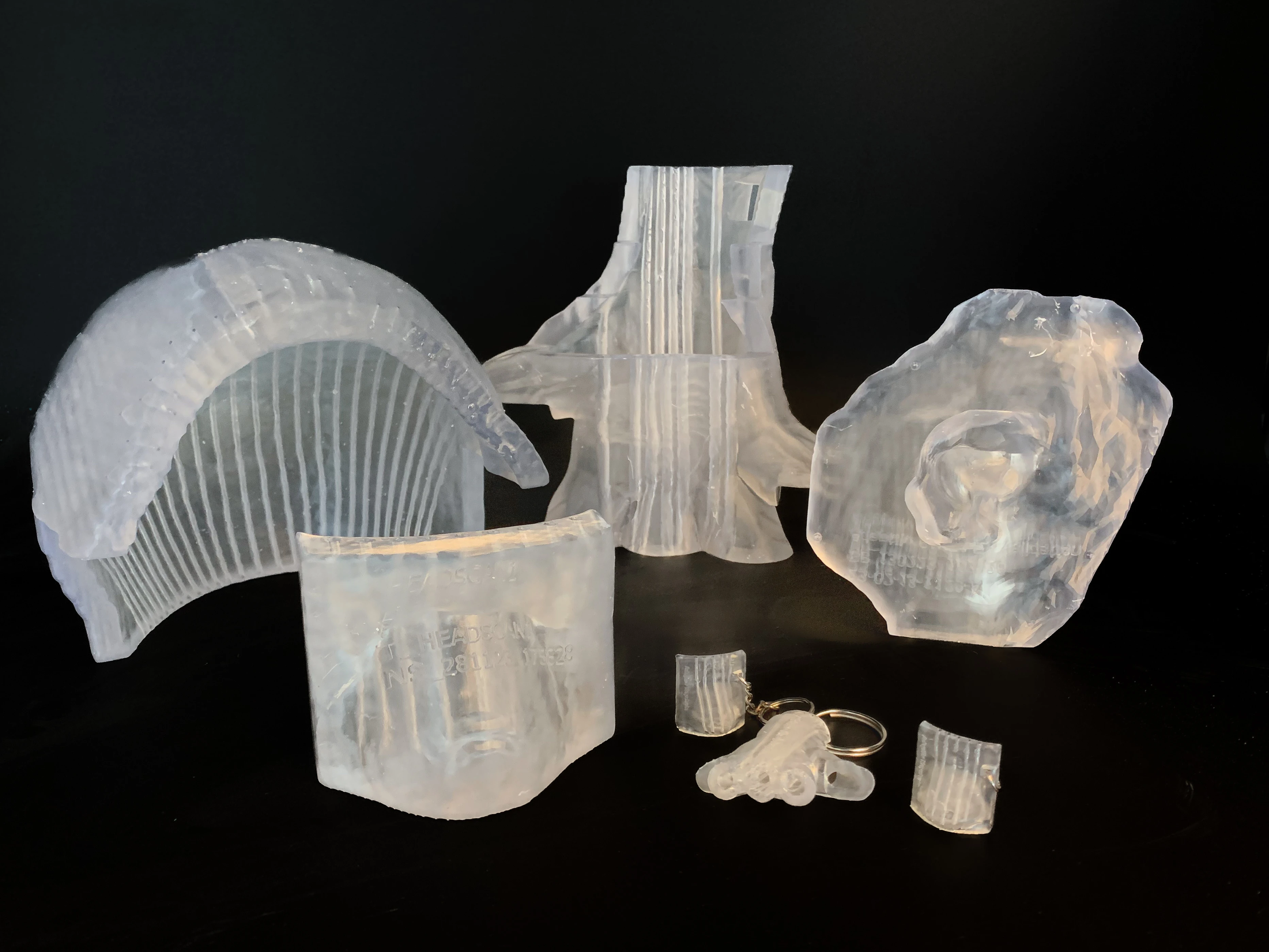

Büyük anatomik modeller, çok parçalı üretim işleri ve biyouyumlu reçine seçenekleri. Form 4BL, Formlabs’ın LFD teknolojisini 24,2 litrelik baskı hacmine taşır.

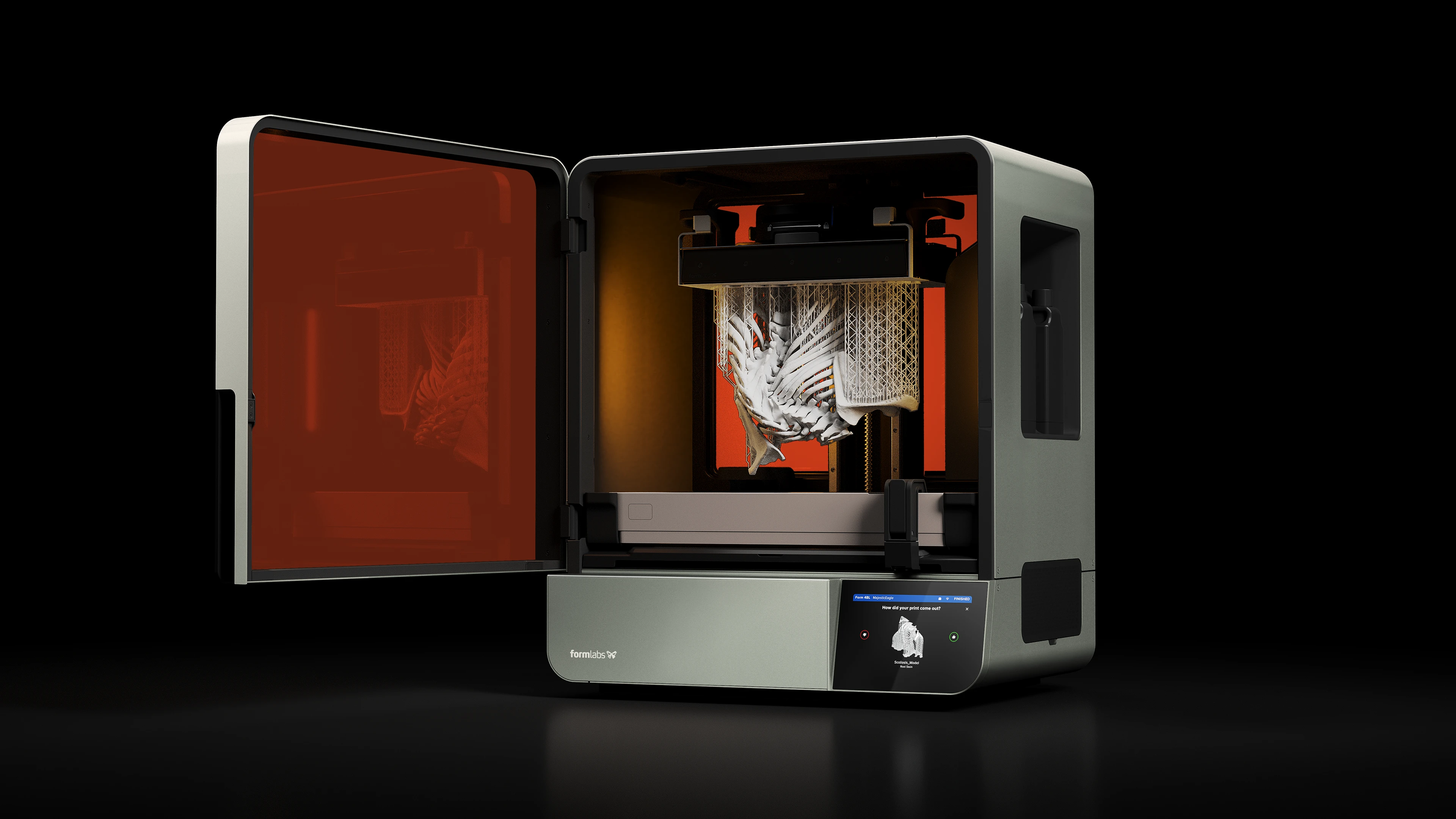

Büyük medikal parçalar.
Daha geniş bir üretim alanı.
Tek parça büyük geometriler üretin veya bir baskı işine daha fazla parça yerleştirin. Form 4BL’nin baskı hacmi, Form 4B’ye göre yaklaşık 4,6 kat büyüktür.
353 × 196 × 350 mm
24,2 L baskı hacmi; anatomik modeller, medikal cihaz geliştirme ve çoklu parça yerleşimleri için alan sağlar.
Parçanızı gereksiz bölümlere ayırmadan üretebilmek ve tek tablaya daha çok iş sığdırmak için geometriyi, reçineyi ve baskı yönünü birlikte değerlendirin.
Baskı hacmi
24,2 L
Form 4B’ye göre hacim
4,6×
XY piksel boyutu
46 μm
Baskı büyür.
Üretim süresi kontrol altında kalır.
LFD, bir katmanın alanını aynı anda pozlar. Gerçek baskı süresi; malzeme, katman kalınlığı, parçanın yüksekliği ve geometriye göre değişir.
Üreticinin örnek baskı işi

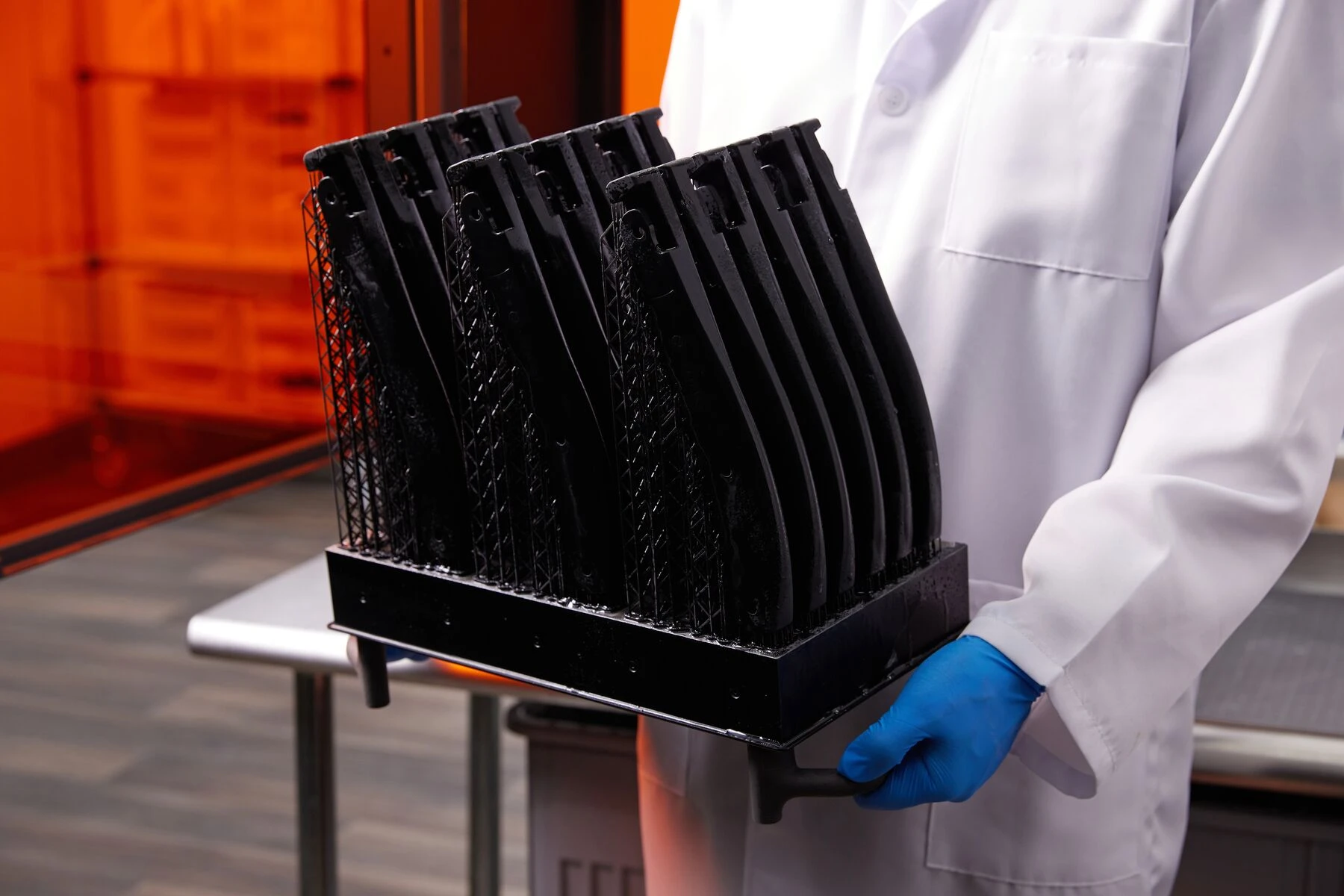

Formlabs, Arbutus Medical QuikBow kol parçalarını Form 4BL’de 9 saat 56 dakikada tamamlanan bir baskı örneği olarak gösterir.
Bu süre belirli bir örnek işe aittir. Kendi parçanızın tahmini süresini malzeme ve baskı profiliyle PreForm üzerinden değerlendirelim.

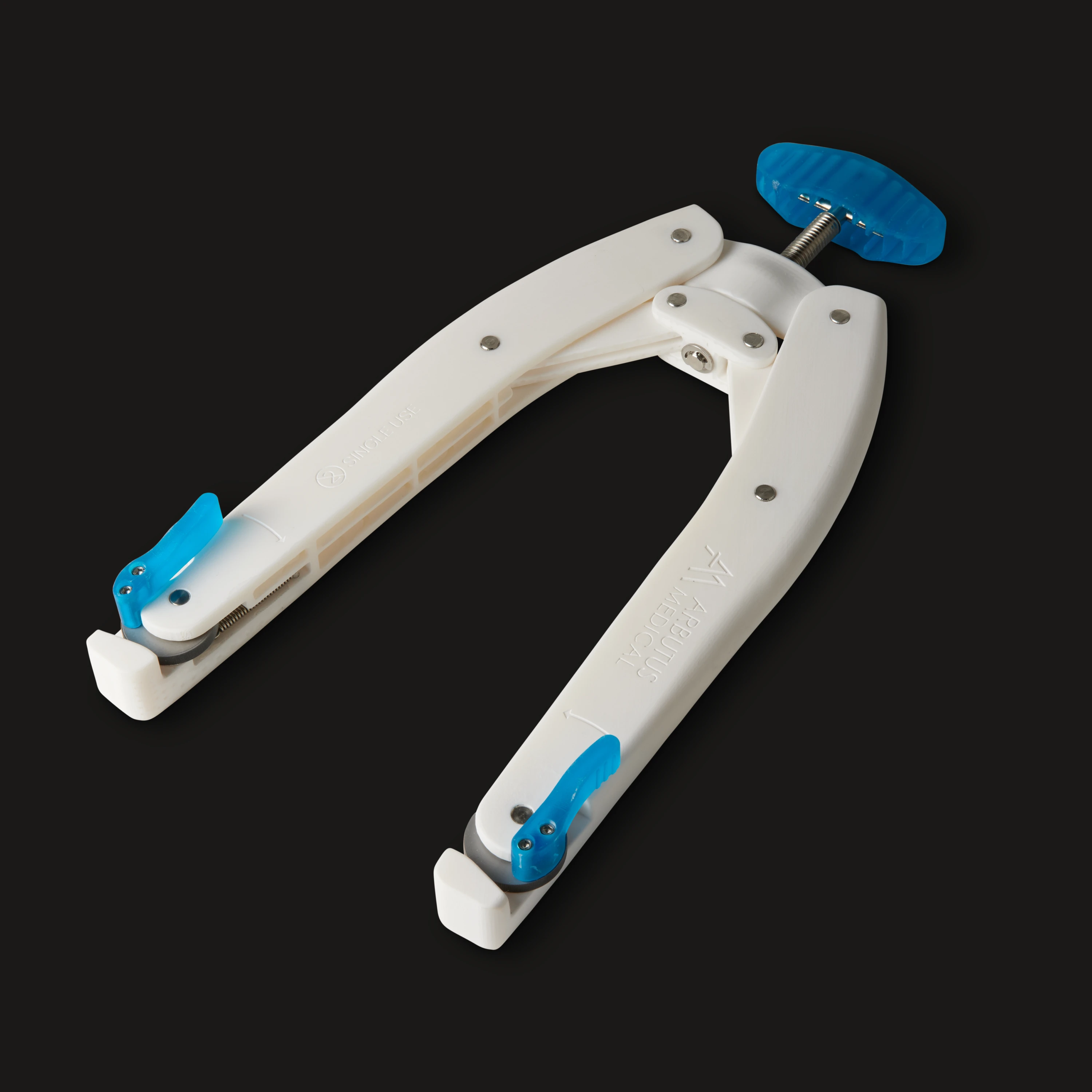

Yüzey, ayrıntı ve uyum.
Parçanızın her ölçüsünde.
46 μm piksel boyutu, kontrollü ışık ve önceden ayarlanmış kenar yumuşatma; büyük tablaya yayılan ayrıntıları destekler.
Düzgün yüzeyler
Düşük ayırma kuvvetleri ve Light Touch Supports, yüzey kalitesini ve destek temizliğini destekler.
İnce geometriler
Kolime (paralelleştirilmiş) ışık ve 46 μm piksel boyutu, küçük detayları büyük baskı alanında korumaya yardımcı olur.
Ölçüye göre üretim
Montaj uyumunu hedef tolerans, reçine ve son işlem koşulları üzerinden doğrulayın.
Uygulamaya uygun reçine.
Üretime uygun iş akışı.
BioMed reçine ailesi, farklı mekanik özellikler ve temas gereksinimleri için seçenekler sunar. Malzeme uygunluğu, kullanım amacı ve doğrulanmış son işlem adımları birlikte ele alınır.
BioMed ClearBioMed DurableBioMed Flex 80ABioMed Elastic 50ABioMed WhiteBioMed BlackBioMed AmberOpen Material Mode
Biyouyumlu malzeme seçenekleri
Saydam ve rijit parçalardan esnek geometrilere kadar gereksiniminize uygun BioMed reçinesini seçin.
Dahil olan Open Material Mode, üçüncü taraf reçine geliştirme ve denemeleri için kullanılabilir. Bu modda malzeme performansı ve kullanım uygunluğunun doğrulanması kullanıcıya aittir.
Dental model, cerrahi kılavuz ve splint gibi uygulamalar ilgili reçinenin doğrulanmış iş akışıyla değerlendirilir.
Biyouyumluluk yalnız yazıcıya bağlı değildir. İlgili reçinenin kullanım talimatları, yıkama, kürleme ve gerektiğinde sterilizasyon koşulları izlenmelidir. Paket ve lisans kapsamı teklifte belirtilir.
Büyük formatta
tutarlı bir üretim düzeni.
Doğrulanmış baskı ayarları
Formlabs’ın malzemeye özel profilleri, baskı hazırlığının başlangıç noktasını oluşturur.
Akıllı kontrol sistemleri
Sıcaklık, reçine seviyesi ve baskı sürecinin izlenmesi; üretim koşullarının yönetimini destekler.
Yeniden tasarlanan sarf bileşenleri
Reçine tankı, kartuş ve baskı sistemi birlikte çalışacak şekilde tasarlanmıştır.
Fabrika kalibrasyonu ve uzaktan takip
Kalibre edilmiş donanım, PreForm hazırlığı ve Dashboard görünürlüğü ile baskı işlerinizi takip edin.
Dört adımda
dosyadan bitmiş parçaya.
-
Modeli hazırlayın
PreForm’a aktarın. Malzeme, yönlendirme, destek ve katman ayarlarını seçin; yazdırılabilirlik kontrollerini tamamlayın.
-
Malzemeyi yükleyin
Uyumlu tank ve kartuşu yerleştirin. Doğrulanmış profil ile baskıyı başlatın; otomatik reçine beslemesinden yararlanın.
-
Yıkayın ve kürleyin
Parçaları çıkarın. Uygun Form Wash L ve Form Cure L seçenekleriyle reçinenin son işlem talimatlarını izleyin.
-
Parçayı bitirin
Destekleri temizleyin. Gerektiğinde yüzey işlemlerini uygulayın; ölçü ve uygulama gereksinimlerini kontrol edin.
Low Force Display™.
Form 4BL’nin üretim altyapısı.
145 LED ve kolimasyon lenslerinden oluşan arka ışık birimi, baskı alanı boyunca kontrollü pozlama sağlar.
Arka ışık birimi
145 LED, reçineyi geniş alanda hızlı ve hassas biçimde pozlamak için homojen ışık üretir.
Işık işleme birimi
Katman geometrisini oluşturan maske ve optik sistem, ayrıntıların kontrollü aktarılmasını sağlar.
Ayırma yüzeyi
Tankın esnek film sistemi ve ayırma dokusu, katmanlar arasındaki kuvvetlerin yönetimini destekler.
Akıllı kontrol
Sensörler ve kontrol sistemi baskı koşullarını takip eder.
Reçine tankı
Malzemeyle uyumlu tank ve baskı profili üretim sisteminin birlikte çalışan parçalarıdır.
Otomatik reçine yönetimi
Reçine beslemesi, büyük hacimli baskılarda iş akışının devamlılığını destekler.
İlk prototipten
üretim iş akışına.
Form 4BL’nin büyük baskı alanını anatomik model, ürün geliştirme ve doğrulanmış medikal üretim süreçleri için değerlendirin.

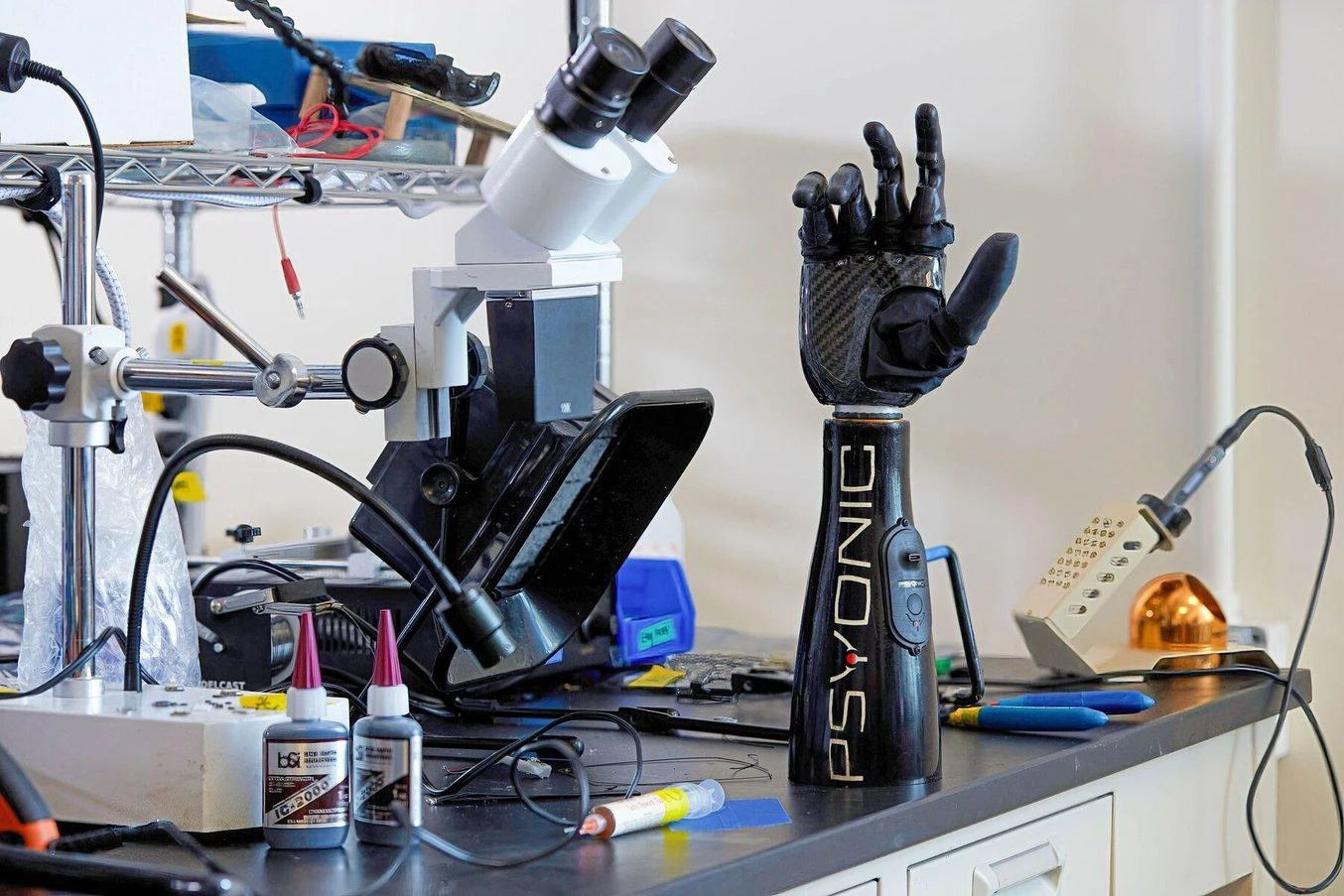

Medikal cihaz geliştirme
Konsept araştırması, görünüş prototipleri, işlevsel testler ve tasarım yinelemeleri için farklı reçine seçeneklerini tek ekosistemde kullanın.
Uygulamaya göre doğrulama
Klinik veya kullanılabilirlik çalışmaları, tek kullanımlık aletler ve son kullanım cihazlarında gerekli uygunluk; seçilen malzeme ve doğrulanmış üretim süreci üzerinden belirlenir.
Form 4BL teknik özellikleri
| Baskı teknolojisi | MSLA · Low Force Display™ (LFD) |
|---|---|
| Baskı hacmi | 353 × 196 × 350 mm · 24,2 L |
| XY piksel boyutu | 46 μm |
| Arka ışık birimi | 145 LED |
| Biyouyumlu malzemeler | Desteklenir; ilgili malzeme ve doğrulanmış iş akışına bağlı. İlk lisans etkinleştirmesi için internet gerekir |
| Yazılım | PreForm · Formlabs Dashboard |
| Açık malzeme seçeneği | Open Material Mode dahil; ilk internet bağlantısında etkinleştirme, önceki sevkiyatlarda ayrı kod gerekebilir |
| Son işlem ekosistemi | Form Wash L · Form Cure L; paket kapsamı teklifte belirtilir |
| Katman kalınlığı | 25–200 μm; reçine ve profile bağlı |
| Azami dikey baskı hızı | 80 mm/saat; Fast Model Resin, 200 μm katman |
| Yazıcı ölçüleri (G × D × Y) | 664 × 528 × 794 mm |
| Asgari erişim alanı (G × D × Y) | 889 × 1169 × 813 mm |
| Ağırlık | 58,5 kg |
| Çalışma ortamı | 18–28 °C |
| Güç gereksinimi | 100–240 VAC · 9 A · 50/60 Hz · 900 W |
| Reçine kartuşu | 2 kartuş |
| Bağlantı | Wi-Fi (2,4 / 5 GHz) · Gigabit Ethernet · USB-C 2.0 |
| Ekran | 7 inç dokunmatik · 1280 × 800 |
Form 4BL ekosistemi.
Baskıdan son işleme kadar iş akışınızı tamamlayın.

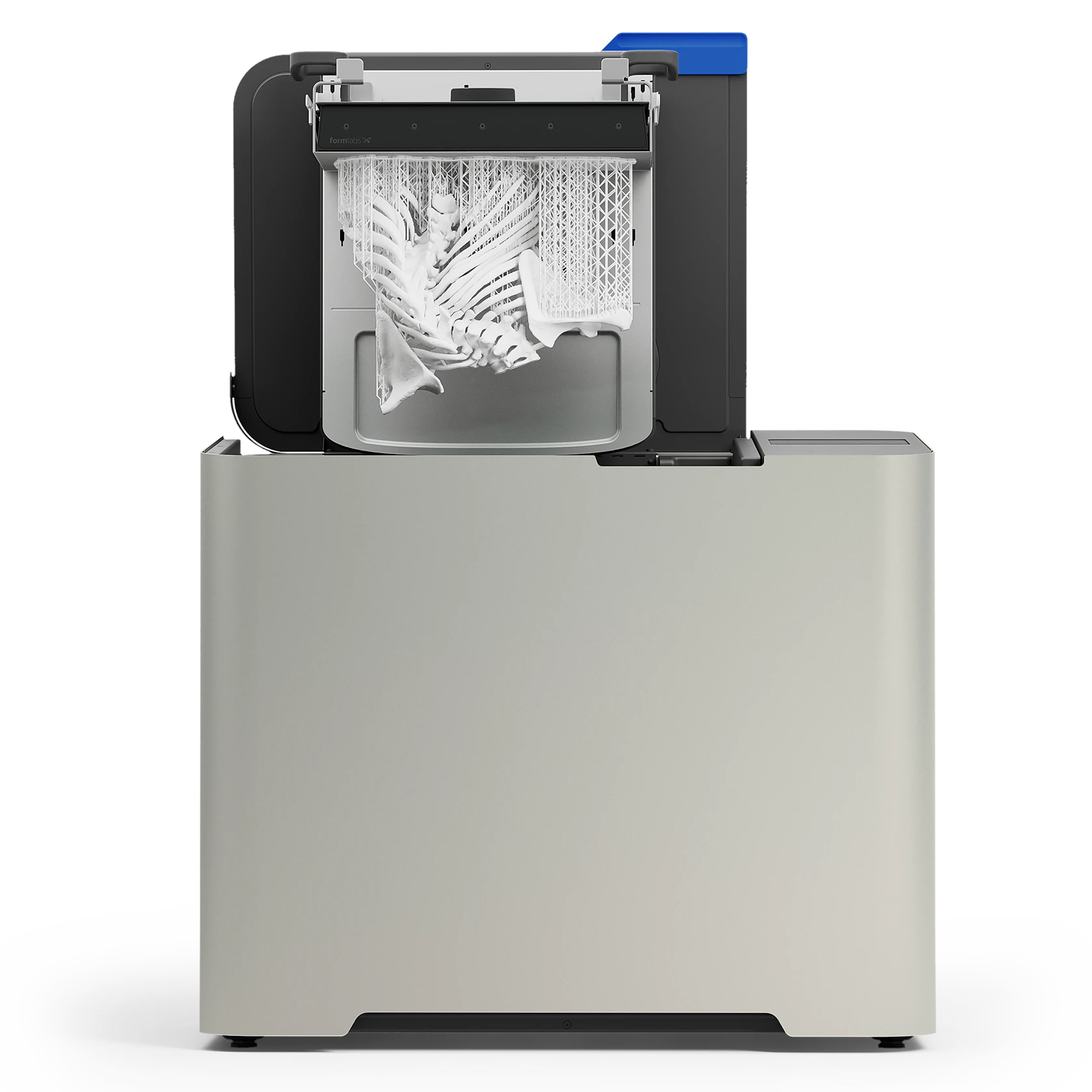

Form Wash L
Parça temizliğini otomatik yıkama adımıyla düzenleyin.

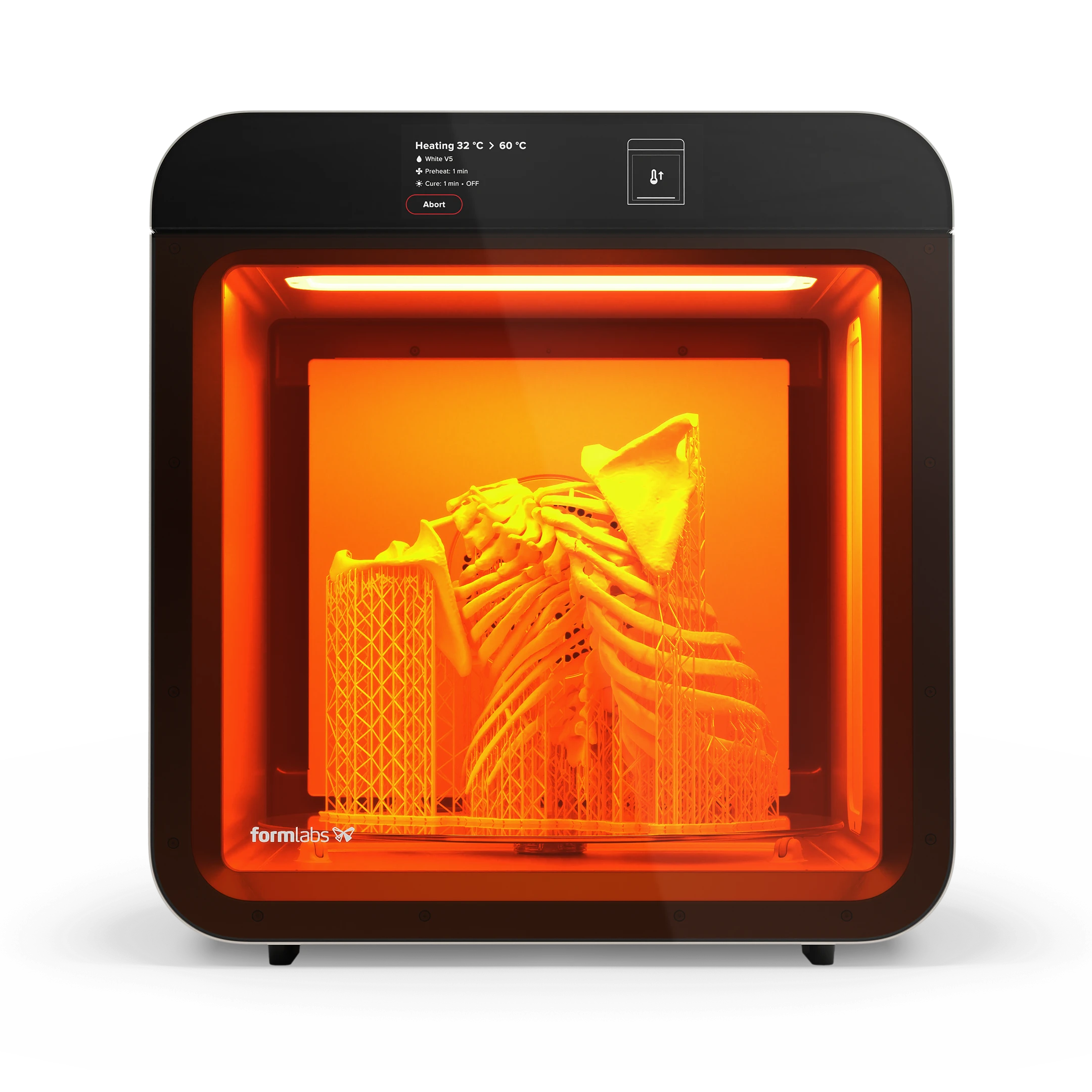

Form Cure L
İlgili reçine profiline göre son kürleme işlemini tamamlayın.
