Görsel prototipler
Standart reçinelerle form, uyum ve yüzey ayrıntılarını değerlendirin. Clear Resin, iç kanallar ve saydam tasarımlar üzerinde çalışmaya olanak tanır.

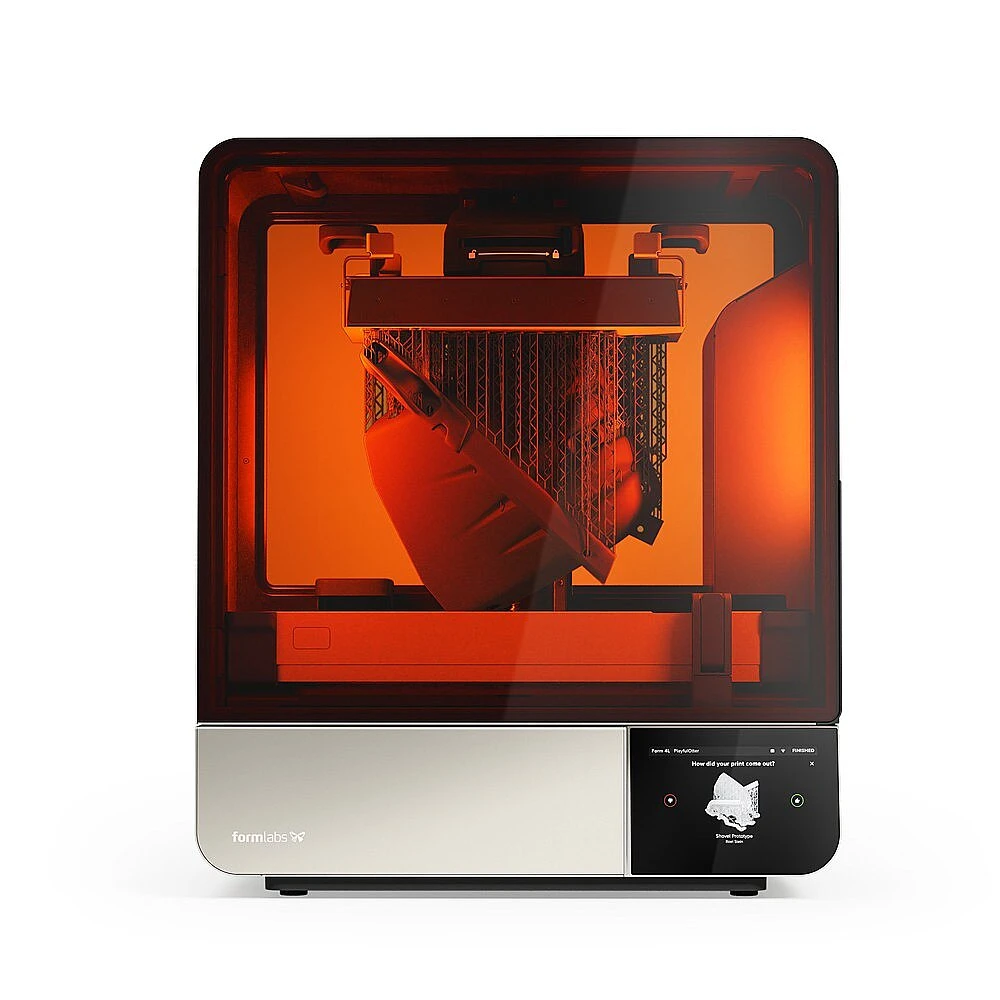

Formlabs Form 4L 3D Yazıcı
FORM4L
Büyük fikirler.
Büyük parçalar.
Aynı hassas yaklaşım.
Form 4L, LFD teknolojisini büyük baskı hacmine taşır. Büyük prototipler ve dolu platformlarda üretim için ayrıntıdan vazgeçmeden ölçeğinizi büyütün.
Fikrinize daha fazla yer açın.
24,2 litrelik üretim alanı.

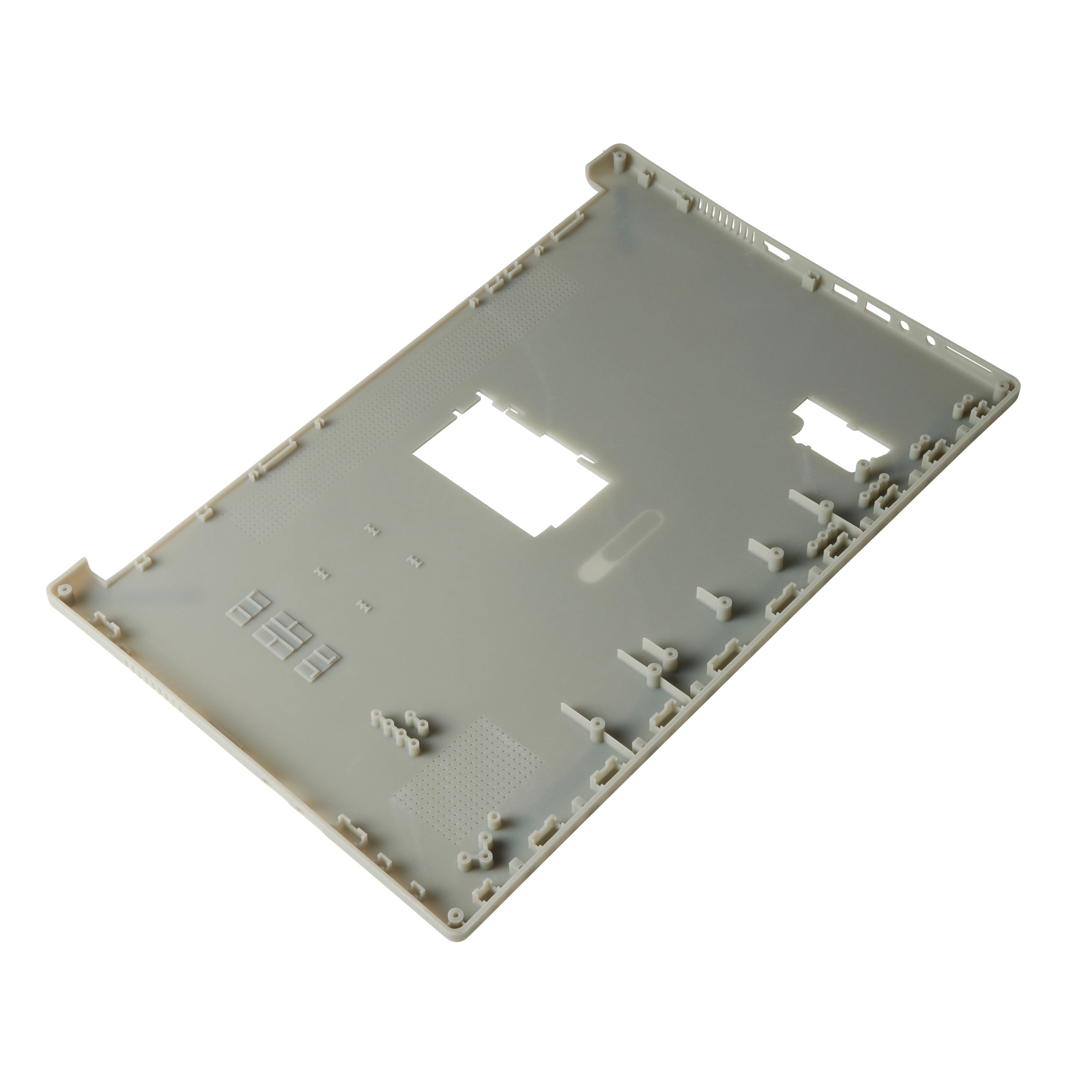

353 × 196 × 350 mm baskı hacmi; büyük gövdeleri, tam ölçekli ergonomi modellerini ve çoklu parça işlerini tek platformda ele almanıza olanak tanır.
Büyük parçalar için
hızlı bir başlangıç.

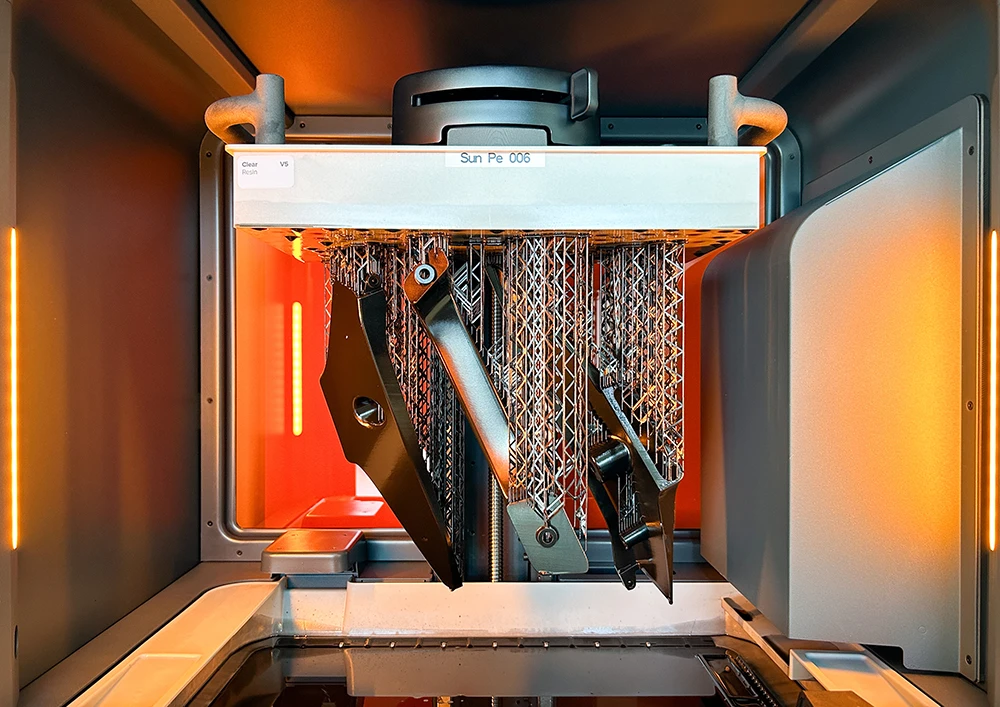

Tek bir büyük prototip veya aynı platformdaki çok sayıda parça: Form 4L, geniş bir katmanı kontrollü biçimde pozlayan LFD altyapısıyla üretim sürecini hızlandırmak için tasarlanmıştır.
Baskı hacmi
24,2 L
Azami dikey hız
80 mm/sa*
XY piksel boyutu
46 μm
*Üreticinin azami hız değeri, Fast Model Resin ve 200 μm katman ayarı içindir. Gerçek baskı süresi; geometriye, reçineye, katman kalınlığına ve baskı ayarlarına bağlıdır.
Tasarladığınız ayrıntı.
Elinizde tuttuğunuz parçada.
Büyük ölçekte ince ayrıntılar.
46 μm XY piksel boyutu; geniş yüzeylerle küçük özellikleri aynı parçada birleştirmenize yardımcı olur. 25–200 μm katman seçenekleri malzemeye ve baskı profiline göre kullanılabilir.
Küçük yazılar, dar boşluklar ve birbiriyle çalışan parçalar için reçine ve baskı profilini birlikte seçin. Yüzey kalitesini son yıkama ve kürleme adımlarıyla tamamlayın.
Tek yazıcı.
Birçok malzeme olasılığı.
Sertlik, esneklik, sıcaklık dayanımı veya optik görünüm: parçanın yapacağı işe göre bir reçine seçin.
Mühendislik parçaları
Tough, Durable, Rigid ve High Temp aileleri arasından uygulamanın yük, rijitlik ve sıcaklık gereksinimlerine uygun malzemeyi belirleyin.
Esnek bileşenler
Elastomerik reçinelerle tutamak, conta ve yumuşak prototipler üretin. Sertlik ve esneme gereksinimlerini numune parçalarla değerlendirin.
Reçine uyumluluğu ve baskı profilleri ürün bazında kontrol edilmelidir. Form 4L, biyouyumlu reçineler için tasarlanan Form 4BL modelinden farklıdır.
Malzeme seçimini birlikte yapalımHer baskıda
daha kontrollü bir süreç.
Akıllı sensörler, otomatik reçine yönetimi ve doğrulanmış malzeme profilleri aynı sistemde çalışır.
Baskı koşullarını izleyin
Sistem; reçine sıcaklığı ve seviyesi gibi kritik baskı koşullarını takip eder. Dokunmatik ekran ve yazılım, hazırlık ve bakım adımlarında kullanıcıya yol gösterir.
Üretimi uzaktan takip edin
Dashboard ile yazıcı durumunu ve iş kuyruğunu görün. Malzeme ve yazıcıya uygun PreForm profilleriyle hazırladığınız işleri ekibinizle aynı akışta yönetin.
Dosyadan parçaya,
dört anlaşılır adım.
Hazırlık, baskı ve son işlem birlikte tasarlanmış bir iş akışına dönüşür.
-
Hazırlayın
Modelinizi PreForm'a aktarın. Malzemeyi, yönlendirmeyi, destekleri ve katman kalınlığını belirleyip baskı işini gönderin.
-
Yazdırın
Reçine kartuşunu ve tankı yerleştirin. Baskıyı yazıcının ekranından başlatın; ilerlemeyi Dashboard üzerinden izleyin.
-
Yıkayın
Parçaları uygun Form Wash sistemiyle temizleyin. Kullanılan reçinenin yıkama süresi ve solvent talimatlarını izleyin.
-
Kürleyin
Reçinenin gerektirdiği sıcaklık ve süreyle son kürlemeyi yapın. Destek temizliğinin ardından parçayı uygulamanızda değerlendirin.
Hızın arkasındaki teknoloji:
Low Force Display™.
LFD; ışık, maskeleme ve düşük ayırma kuvvetini bir araya getiren Formlabs reçineli baskı altyapısıdır.
Light Processing Unit
Yoğun ve düzgün dağılan ışık, katman boyunca kontrollü pozlamayı destekler.
Hassas LCD maske
46 μm piksel boyutuna sahip maskeleme sistemi, her katmanın kesitini oluşturur.
Düşük ayırma kuvveti
Tank ve film yapısı, basılan katmanın ayrılmasını kolaylaştırarak hassas geometrilerin üretimini destekler.
Ölçeği büyütün.
Uygulamayı genişletin.
Büyük prototipler, üretime yardımcı araçlar ve seri işler için alanı bir kısıt olmaktan çıkarın.

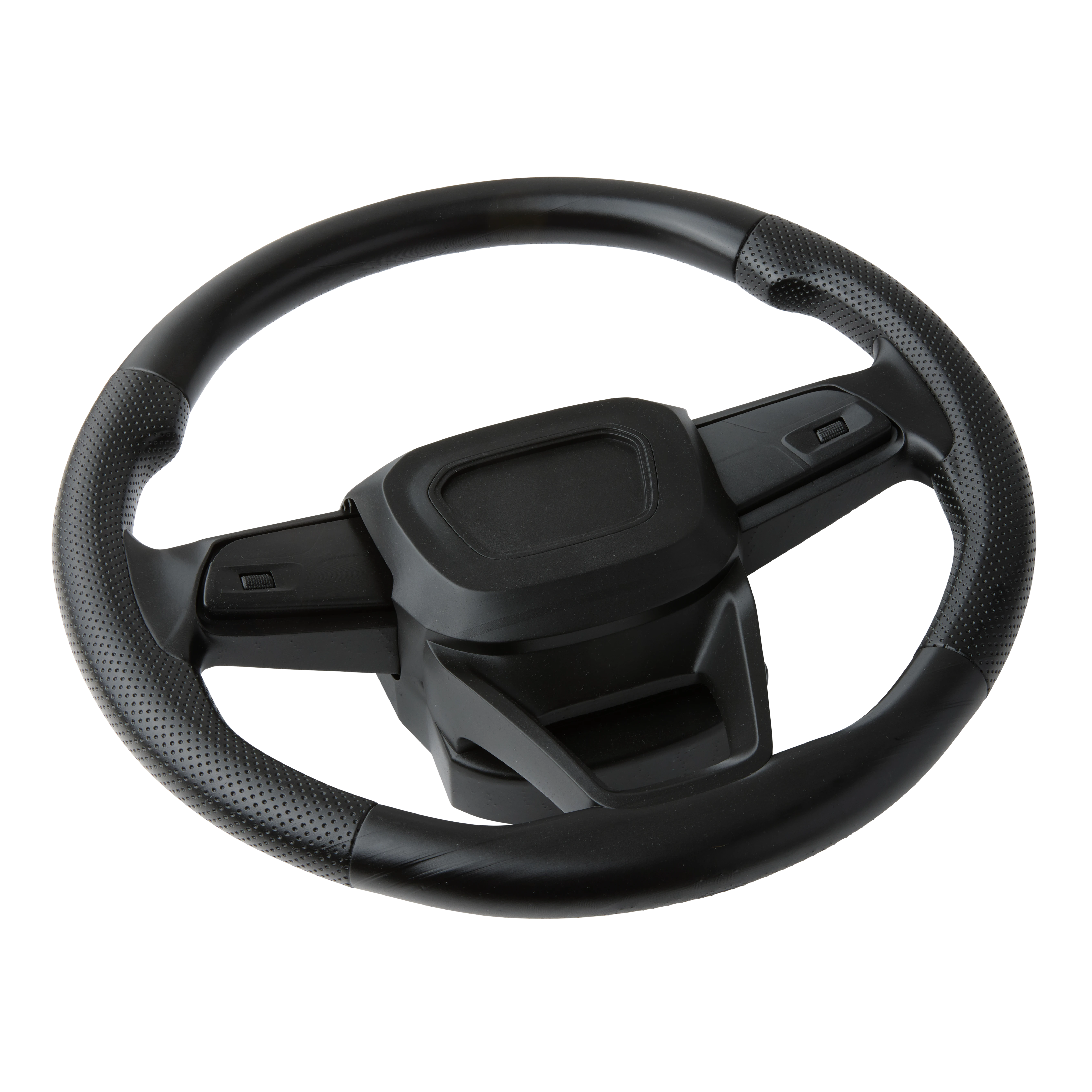

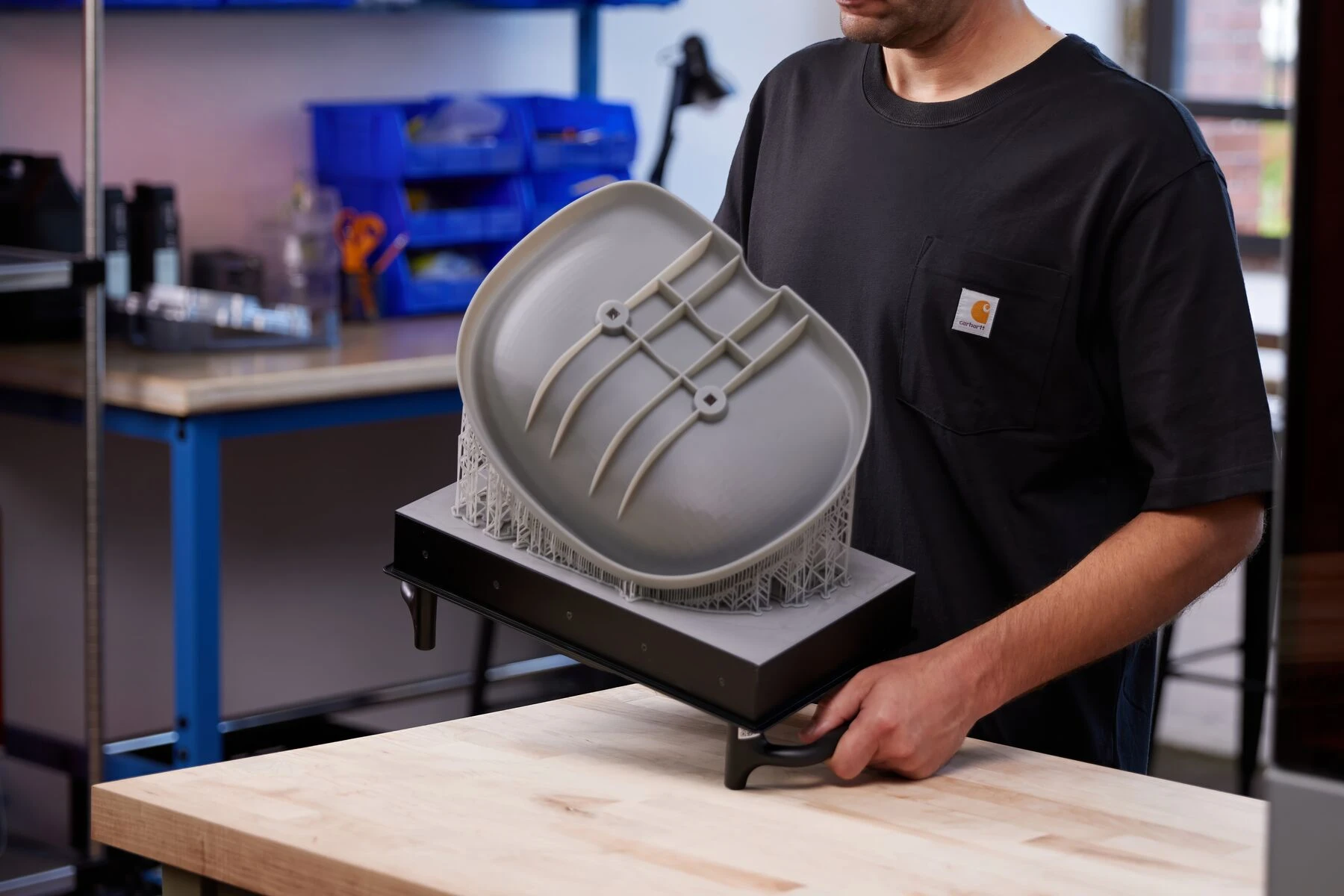

Tam ölçekli prototipler
Ergonomiyi ve montajı gerçek boyutta değerlendirin. Büyük tasarımlarda parçaları bölüp birleştirme ihtiyacını azaltın.

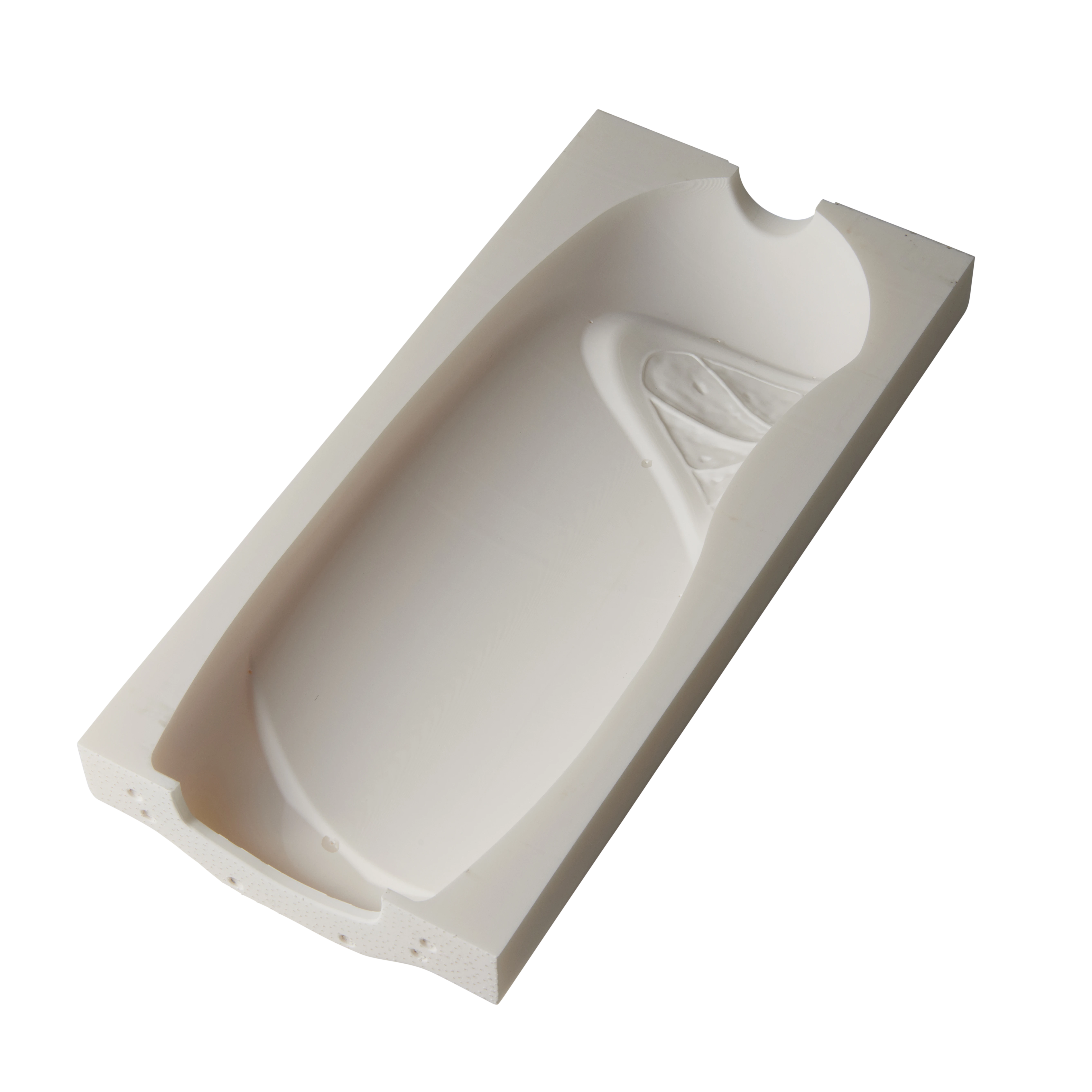

Hızlı kalıplama
Malzeme ve proses koşullarına uygun kalıp prototipleriyle üretim öncesi denemeler yapın.

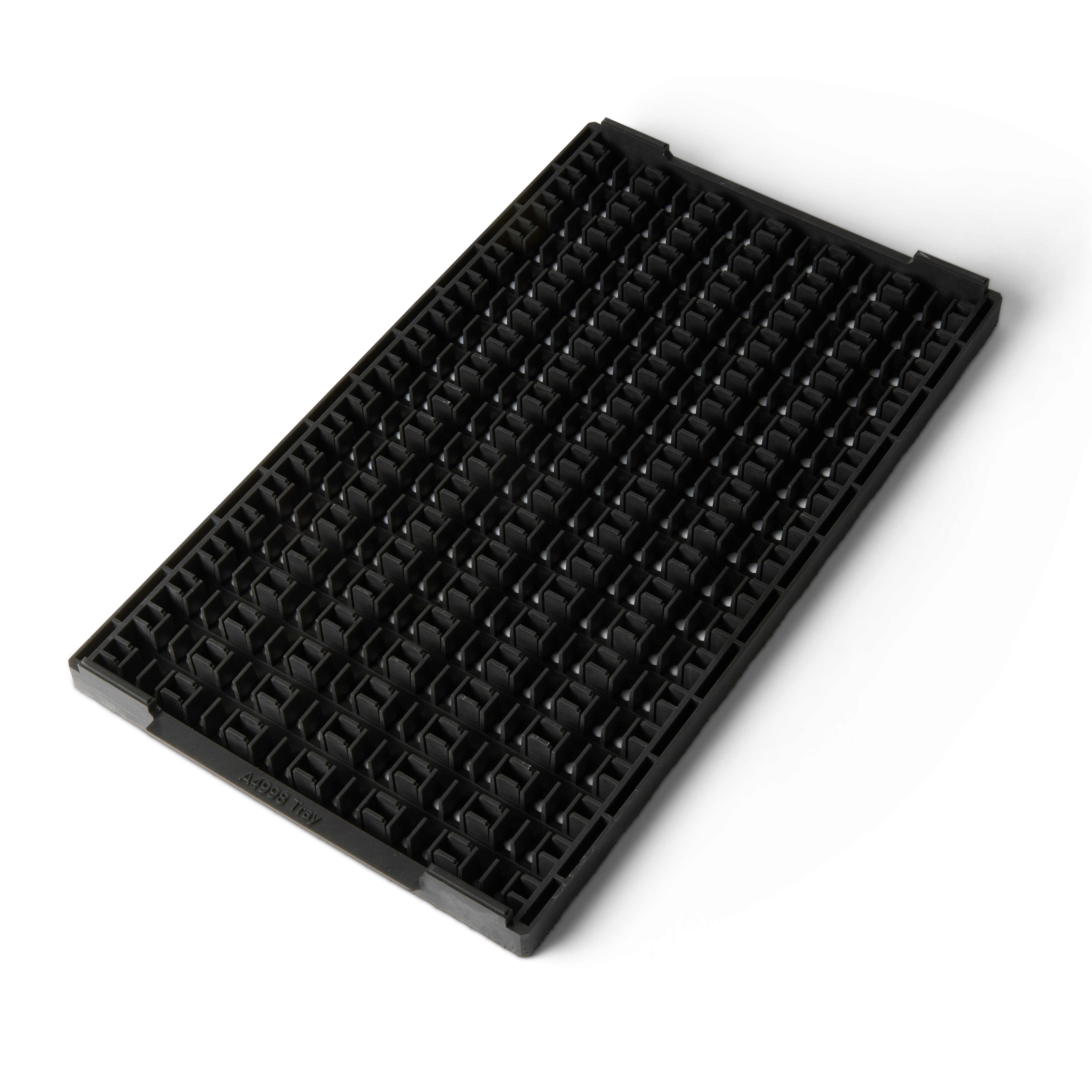

Üretim yardımcıları
Özel taşıma tepsileri, fikstürler ve iş akışınıza göre şekillenen yardımcı parçalar geliştirin.

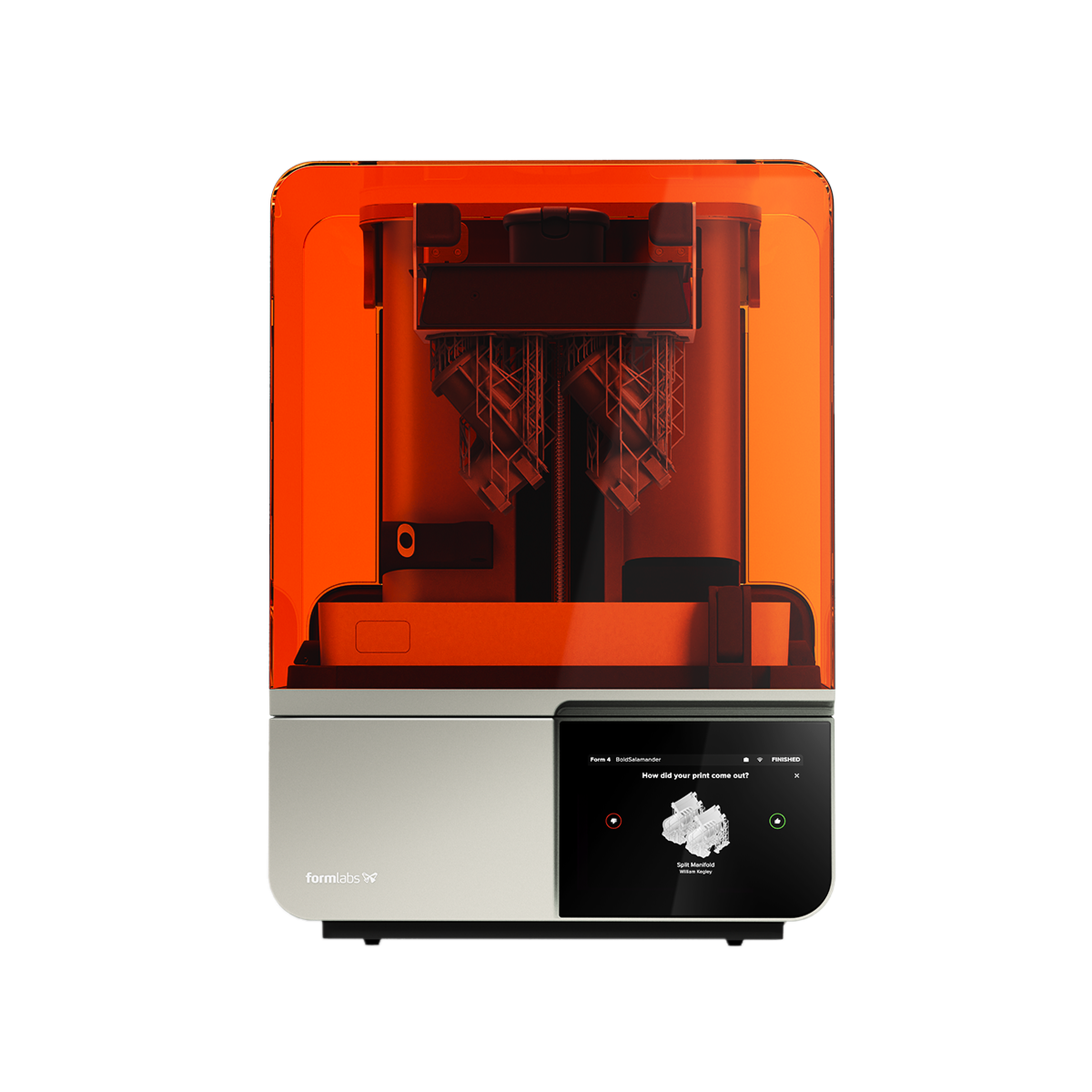

Daha kompakt bir çalışma alanı için:
Form 4.
200 × 125 × 210 mm baskı hacmine sahip Form 4, aynı LFD yaklaşımını masaüstü boyuta taşır. Model seçimini en büyük parçanıza ve günlük üretim ihtiyacınıza göre yapın.
Form 4'ü keşfedinYazıcıdan fazlası.
Birlikte çalışan bir sistem.
PreForm + Dashboard
Baskı hazırlığını, iş kuyruğunu ve uzaktan takibi birleştirin. Model ayarlarını malzeme ve üretim hedefiyle eşleştirin.

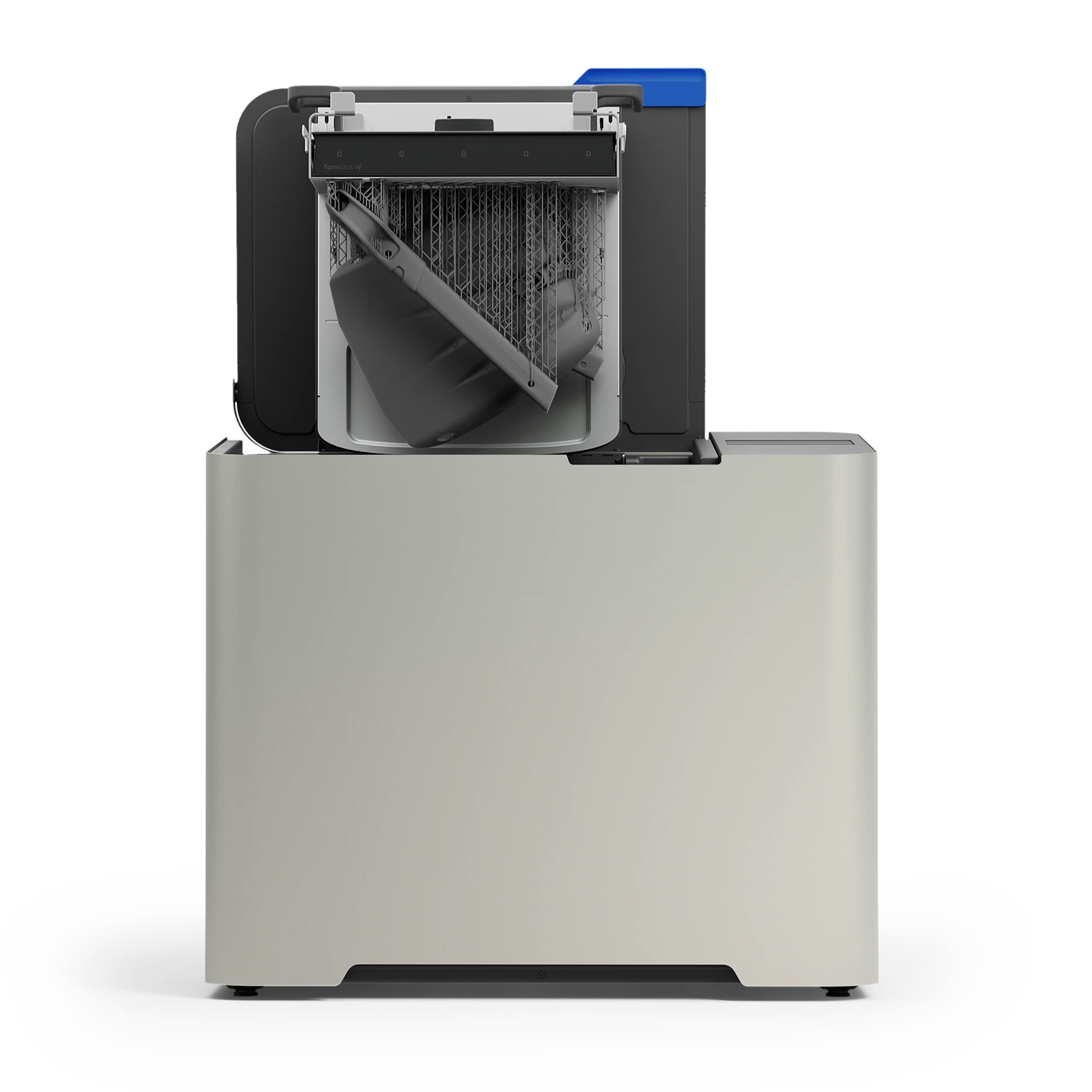

Form Wash L
Parçaları baskı platformunda veya yıkama sepetinde temizleyin. Solventi ve yıkama süresini kullanılan reçinenin talimatlarına göre seçin.

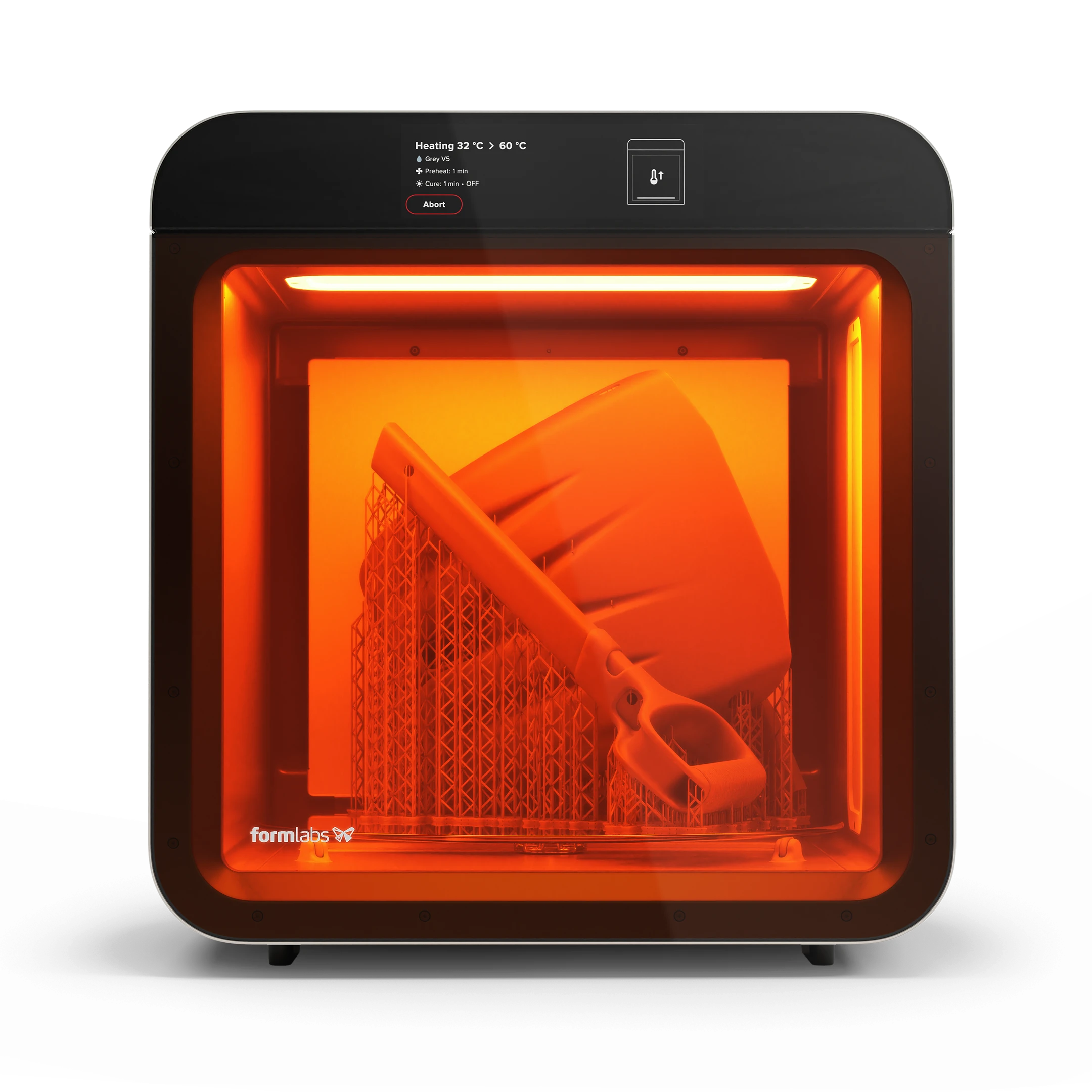

Form Cure L
Malzemenin hedef özelliklerine ulaşması için gereken son kürleme koşullarını uygulayın.
Yıkama, kürleme, reçine ve diğer aksesuarların paket içeriği seçilen yapılandırmaya göre değişir. Teklifte ürünleri ayrı ayrı netleştiriyoruz.
Form 4L teknik özellikleri
| Baskı teknolojisi | Low Force Display™ (LFD), MSLA reçineli 3D baskı |
|---|---|
| Baskı hacmi | 353 × 196 × 350 mm · 24,2 L |
| XY piksel boyutu | 46 μm |
| Katman kalınlığı | 25–200 μm; malzeme ve profile göre |
| Azami dikey baskı hızı | 80 mm/sa; Fast Model Resin, 200 μm katman |
| Reçine kartuşu | 2 kartuş |
| Ekran | 7 inç dokunmatik ekran |
| Bağlantı | Wi-Fi, Ethernet, USB-C |
| Yazılım | PreForm · Formlabs Dashboard |
| Yazıcı ölçüleri | 664 × 528 × 794 mm |
| Yazıcı ağırlığı | 58,5 kg |
| Asgari erişim alanı (G × D × Y) | 889 × 1169 × 813 mm |
| Çalışma ortamı | 18–28 °C |
| Güç gereksinimi | 100–240 VAC · 9 A · 50/60 Hz · 900 W |
| Işık kaynağı | 145 LED · 405 nm · kürleme düzleminde 16 mW/cm² |
Form 4L ile üretiminizi
birlikte planlayalım.
Uygulamanızı, malzeme ihtiyacınızı ve iş hacminizi paylaşın. MetaTechTR ekibiyle yazıcı, son işlem ve aksesuar seçeneklerini içeren bir teklif hazırlayalım.
