Anatomik Model Üretiminde SLA: Veri, Tasarım ve Kurumsal İş Akışı

Anatomik model üretiminde doğru başlangıç, yazıcı seçmekten önce modelin hangi soruya cevap vereceğini belirlemektir. Bir eğitim modeli, bir hasta görüşmesinde kullanılan görsel yardımcı ve belirli bir vakaya ait planlama modeli aynı kabul ölçütleriyle değerlendirilemez. Görünüş, anatomik temsil, mekanik davranış, kullanım ortamı ve veri ilişkisi baştan tanımlandığında SLA üretiminin rolü de daha açık hale gelir.

Süreç, görüntü verisinin üç boyutlu bir yüzeye dönüştürülmesiyle bitmez. Segmentasyonun gözden geçirilmesi, modelde yapılan değişikliklerin kaydedilmesi, üretim dosyasının onaylanması, reçineye uygun son işlem ve fiziksel çıktının kabulü birbirine bağlı aşamalardır. Baskının hızlı olması bu aşamaların yerine geçmez. Özellikle hasta özelinde çalışan bir kurum, model ile kaynak veri arasındaki bağlantıyı üretim boyunca korumalıdır.

Bu rehber kurum içinde anatomik model üretimini planlayan mühendislik, laboratuvar ve klinik ekiplerin ortak çalışma düzenine odaklanır. Tanı, tedavi veya cerrahi uygulama talimatı sunmaz. Kullanım amacı ve mevzuat değerlendirmesi kurumun yetkili ekiplerince yürütülür; reçinenin adı tek başına bitmiş modelin belirli bir tıbbi kullanım için uygun olduğunu göstermez.

1. Anatomik modelin görevini tek cümlede tanımlamak

“Bir omurga modeli istiyoruz” ifadesi üretim için yeterli değildir. Modelin ders sırasında temel yapıların anlatılmasında mı, farklı yapıların birbirine göre konumunun incelenmesinde mi, yoksa belirli bir vakaya ilişkin görüşmede mi kullanılacağı belirtilmelidir. Bu karar, hangi ayrıntıların korunacağını ve hangi sadeleştirmelerin kabul edilebileceğini doğrudan etkiler. Aynı görüntü verisinden farklı amaçlarla farklı modeller türetilebilir.

Eğitim için hazırlanan genel bir modelde renkli, sökülebilir parçalar anlatımı kolaylaştırabilir. Belirli bir vakayı temsil eden modelde ise eklenen ayırma yüzeyleri ve bağlantı elemanları gerçek anatomik yapıyla karıştırılmamalıdır. Model üzerinde üretim amacıyla yapılan değişiklikler, kullanıcıya aktarılacak açıklamanın parçasıdır. Görsel olarak etkileyici bir çıktı, bu ayrımlar görünmüyorsa yanlış anlaşılabilir.

Bir diğer ayrım görsel temsil ile mekanik benzetim arasındadır. Kemiğe benzeyen beyaz bir parça, delme veya kesme sırasında kemiğe benzer davranmak zorunda değildir. Yumuşak görünen bir organ modeli de gerçek dokunun tüm özelliklerini taşımaz. Mekanik eğitim amacı varsa geometri dışında malzeme, iç yapı ve hedeflenen davranış ayrıca değerlendirilir. Görünüş doğruluğu ile davranış doğruluğu iki ayrı kabul başlığıdır.

Tablo bir uygunluk sınıflandırması değildir; ihtiyacı konuşmak için başlangıç çerçevesidir. Aynı projede birden fazla amaç bulunabilir, ancak amaçlar birbirinden ayrılmalıdır. Görsel değerlendirmeyi geçen bir modelin mekanik eğitim için de kabul edilmiş sayılması, tasarımın cevap vermediği bir soruyu modele yükler. Modelin kullanılmayacağı alanları tanımlamak da görev tanımının yararlı bir bölümüdür.

Talep sahibi modelin neyi göstermesini istediğini, üretim ekibi ise bunu nasıl temsil edeceğini açıklar. Bu iki tanım uyuşmadan cihaz kapasitesine veya reçine rengine geçmek, yanlış ürünün çok iyi üretilmesine yol açabilir. Başlangıç kaydında amaç, hedef kullanıcı, temsil edilecek yapı, teslim zamanı ve kabul sorumlusu bulunması bu iletişimi somutlaştırır.

2. Talep kabulünde klinik soru ile üretim sorusunu ayırmak

Talep formunun amacı uzun bir bürokratik belge oluşturmak değildir. Eksik bilginin üretim sırasında fark edilmesini önlemektir. Örneğin modelin yalnız belirli bir bölgesinin gerekli olduğu baştan anlaşılırsa gereksiz büyük bir baskı hazırlanmaz. Buna karşılık komşu yapılar arasındaki ilişki değerlendirilecekse yalnız tek yapıyı üretmek talebin amacını karşılamayabilir. Kapsamın sahibi üretim teknisyeni değil, yetkili talep ekibidir.

Üretim soruları daha farklıdır: model tek parça mı olacak, hangi yüzey tutulacak, hangi ayrıntılar kırılmaya açık, bir kaide gerekli mi? Bu sorular talebin klinik yorumunu değiştirmek için değil, onaylanmış temsilin fiziksel olarak yapılabilmesi için sorulur. Bir yapının yalnız baskıyı kolaylaştırmak amacıyla kalınlaştırılması gerekiyorsa değişikliğin kim tarafından ve hangi amaçla kabul edildiği kayıt altına alınmalıdır.

Aciliyet de tek bir “acil” kutusundan daha ayrıntılı tanımlanabilir. Modelin ihtiyaç duyulduğu zaman, verinin hazır olacağı zaman ve uzman incelemesinin tamamlanacağı zaman farklıdır. Dosya henüz onaylanmamışsa yazıcının boş olması teslimatın hemen başlayabileceği anlamına gelmez. Planlanan süre, bu bağımlılıkları görünür kıldığında ekipler baskı süresiyle toplam teslim süresini karıştırmaz.

Talep kabulünde en azından şu bilgiler birlikte anlaşılmalıdır: kullanım amacı, veri kaynağı, temsil edilecek alan, istenen ölçek, özel görsel işaretler, fiziksel kullanım biçimi ve kabul edecek rol. Kimlik bilgileri yalnız kurumun yetkilendirdiği sistemlerde tutulur. Üretim ekibinin ihtiyacı olmayan kişisel bilgilerin dosya adlarına, fotoğraflara veya görünür iş etiketlerine taşınması süreç tasarımında önlenmelidir.

Eksik talep örneği

“Yarın için kulak modeli” şeklindeki bir istek, eğitim amaçlı genel model ile hasta özelinde model arasında seçim yapmaya yetmez. Açıklayıcı bir talep, “eğitim toplantısında iç ve dış yapının ilişkisini gösterecek, iki parçaya ayrılabilen, belirli veri setine dayalı model” diyebilir. Üretim ekibi bundan sonra ayırma yüzeyi, bağlantı ve şeffaflık seçeneklerini tartışabilir; anatomik kapsamı kendisi tahmin etmez.

Talebin uygun bulunmaması da iş akışının meşru bir sonucudur. Veri yetersizse, zaman incelemeye izin vermiyorsa veya istenen kullanım kurumun doğrulanmış kapsamı dışındaysa kayıt bekletilir. Böylece “başarılı baskı” ile “kullanıma kabul edilmiş model” arasında açık bir sınır oluşur. Kurumsal güvenilirliği sağlayan, her talebi hemen basmak değil, kabul gerekçesini açıklayabilmektir.

3. Görüntü verisi, dosya kimliği ve erişim düzeni

Anatomik model, kaynak verinin izin verdiği kadar ayrıntı taşır. Baskı çözünürlüğünü artırmak, görüntüde bulunmayan anatomik bilgiyi oluşturmaz. Kesitler arasındaki geçişler, görüntüdeki belirsizlikler veya istenen yapının yeterince seçilememesi üretimden önce değerlendirilmelidir. Bu değerlendirme görüntüleme ve klinik uzmanlık gerektirir; modelleme ekibi kendi başına görüntüleme protokolü belirlememelidir.

Formlabs’ın Mayıs 2023 hastane laboratuvarı değerlendirmesinde Summer Decker, radyoloji ekibiyle ortak çalışmanın ve görüntü kalitesi konusunda beklentilerin yönetilmesinin önemini anlatır. Kaynaktaki ana ders, tanısal olarak kullanılabilen bir görüntünün her üç boyutlu modelleme amacı için otomatik olarak yeterli sayılamayacağıdır. Bu, belirli bir çekim ayarı önerisi değil, iş akışındaki değerlendirme sorumluluğudur.

Veri kabulünde yalnız dosyanın açılması kontrol edilmez. Doğru çalışma, doğru seri, doğru yön ve doğru kapsamın alındığı kurumun prosedürüyle doğrulanır. Eksik veya karışmış seriler, sonradan çok düzgün görünen bir modelin yanlış temele dayanmasına neden olabilir. Kontrolün kim tarafından yapıldığı ve hangi veri sürümünün kullanıldığı, modelin üretim kaydına bağlanır.

Dosya kimliği için insan tarafından okunabilir bir iş kodu kullanmak faydalıdır. Bu kod kaynak görüntü, segmentasyon projesi, dışa aktarılan yüzey, baskı işi ve teslim kaydı arasında ilişki kurar. Kodun kendisi hasta adı veya başka hassas bilgiyi içermek zorunda değildir. Kimlik eşleştirmesi, erişimi sınırlandırılmış kurumsal kayıt üzerinden yapılabilir; ayrıntılı tasarımı kurumun bilgi güvenliği ekibi belirler.

Üretim bilgisayarındaki geçici klasörler de bu düzenin parçasıdır. İndirilen bir dosyanın masaüstünde bırakılması, daha sonra benzer adlı başka dosyayla karışması veya eğitim sunumuna yanlışlıkla girmesi teknik olduğu kadar süreç kaynaklı bir sorundur. Yetkiler, saklama ve silme kuralları, yedekleme ve paylaşım yolları kurumun geçerli politikalarıyla uyumlu kurulmalıdır. Burada tek bir saklama süresi önermek doğru değildir.

Paylaşılan ekran görüntülerinde ve model fotoğraflarında görünür etiketler ayrıca kontrol edilir. İç değerlendirme için çekilen fotoğraf ile dış eğitim materyali aynı paylaşım iznine sahip olmayabilir. Modelin kendisi de kişiye özgü anatomik bilgi taşıyabilir. Bu nedenle fiziksel örneklerin kimde bulunduğu, hangi amaçla kullanılabileceği ve nasıl geri alınacağı veri akışından ayrı düşünülmemelidir.

4. Segmentasyon: otomasyonun yanında inceleme noktaları

Segmentasyon, görüntü verisinde hangi bölgelerin modele dahil edileceğini belirler. Yazılım araçları bu işi hızlandırabilir; ancak otomatik bir yüzeyin oluşturulması, temsilin amaçlanan kullanım için uygun olduğunu tek başına göstermez. Birbirine yakın yapılar, ince bağlantılar veya görüntüde sınırı belirsiz alanlar özellikle gözden geçirilmelidir. İnceleme yöntemi, kullanılan yazılıma ve kurumun doğrulanmış sürecine göre tanımlanır.

Modelleme sırasında yapılan düzeltmelerin amacı açık olmalıdır. Görüntüde bulunan bir boşluğu yanlışlıkla kapatmak ile üretim için özel bir bağlantı eklemek farklı işlemlerdir. Birincisi anatomik temsili etkileyebilir; ikincisi modelin fiziksel kullanımını kolaylaştırır. Her ikisini aynı “dosya temizliği” başlığı altında kaydetmek, sonradan hangi değişikliğin neden yapıldığını anlamayı zorlaştırır.

Yumuşatma işlemi de benzer bir değerlendirme gerektirir. Yüzeydeki küçük çıkıntıları azaltmak görünüşü iyileştirebilir; fakat bazı küçük özellikler modelin amacı açısından anlamlı olabilir. Tüm modele aynı işlemi uygulamak yerine kritik bölgeler tanımlanabilir ve değişiklik öncesiyle sonrası karşılaştırılabilir. Burada önerilen şey belirli bir yazılım ayarı değil, görünüş iyileştirmesinin bilgi kaybına dönüşüp dönüşmediğini sorgulamaktır.

İkinci bir kişinin gözden geçirmesi, özellikle yeni model türlerinde yararlı bir kontrol olabilir. Ancak “ikinci göz” rolü yalnız sayısal olarak atanmaz; kişinin neyi kontrol edeceği ve hangi yetkinlikle onay vereceği tanımlanır. Üretim operatörü baskı hazırlanabilirliğini incelerken anatomik temsilin değerlendirmesi farklı bir uzmanlık gerektirebilir. Görev ayrımı kontrolü somutlaştırır.

Segmentasyon tamamlandığında yalnız STL benzeri bir yüzey dosyası saklamak yeterli olmayabilir. İşlem geçmişini veya segmentleri içeren çalışma dosyası, ileride soruları yanıtlamak için gerekli olabilir. Hangi dosyaların tutulacağı kullanılan yazılım, kurum politikası ve kullanım amacına göre belirlenir. Sonraki revizyonda yalnız basılmış parçadan geriye doğru tahmin yürütmek yerine karar geçmişine erişmek hedeflenir.

5. Üretim için geometriyi değiştirmek ve değişikliği görünür kılmak

Anatomik yüzeyin yazıcıya gönderilebilir hale gelmesi bazen ek tasarım gerektirir. Modelin ayakta durması için kaide, parçaların birleşmesi için pim veya ince bölgelerin taşınması için geçici bir bağlantı eklenebilir. Bu öğeler anatomik yapının parçası değildir. Görünür biçimleri, renkleri veya teslim açıklamaları, kullanıcı tarafından gerçek yapı gibi yorumlanmalarını önleyecek şekilde seçilmelidir.

Ölçek de açık bir tasarım kararıdır. Eğitim için büyütülen küçük bir yapı, ince ayrıntıların görülmesini kolaylaştırabilir. Ancak modelin gerçek boyutla ilişkisi belirtilmediğinde ölçüm veya yerleşim değerlendirmesinde yanlış kullanım doğabilir. Ölçek değiştirildiğinde tüm parçaların aynı dönüşüme tabi olup olmadığı ve montaj ilişkilerinin korunup korunmadığı kontrol edilir. Ölçek bilgisi dosya adıyla sınırlı bırakılmaz.

Modeli ikiye ayırmak, içeriyi görmek ve temizlenebilirliği artırmak için yararlı olabilir. Ayırma düzlemi önemli yapıları kesiyorsa kullanıcının modelden beklediği bilgi kaybolabilir. Bunun yerine farklı bir ayırma yönü, çıkarılabilir bölüm veya şeffaf dış kabuk düşünülebilir. Son karar, yalnız baskı süresine göre değil, hedef kullanıcının modeli nasıl inceleyeceğine göre verilir.

İç boşlukların üretim ve temizlik bakımından erişilebilirliği ayrı bir başlıktır. Baskı sırasında sıvı reçinenin çıkamadığı, yıkama sonrasında sıvının tutulduğu veya kuruluğun gözlenemediği hacimler süreç sorunları doğurabilir. Boşaltma kanalları gerekirse bunların konumu ve anatomiye etkisi tasarım incelemesinde değerlendirilir. Görünmeyen bir delik bile modelin amaçlanan temsilini etkileyebilir; “sadece teknik ayrıntı” sayılmaz.

Bir eğitim modeli için üç tasarım seçeneği

Örneğin kapalı bir yapı, dışarıdan görünüşü koruyan tek parça olarak, iki yarım halinde veya çıkarılabilir bir pencereyle üretilebilir. Tek parça tasarım sade kullanım sağlar ancak iç incelemeyi kısıtlayabilir. İki yarım daha fazla görünürlük sağlar fakat birleşme elemanları gerekir. Pencere seçeneği hedef bölgeyi öne çıkarır; buna karşılık pencerenin kendisi yapay bir tasarım öğesidir.

Bu seçenekler arasındaki kararın küçük bir prototiple verilmesi, tüm ayrıntılı modeli üretmeden önce kullanım biçimini sınar. Prototipin anatomik doğrulama yerine geçmediği açık tutulur. Böyle bir erken model yalnız tutuşu, açılmayı veya sunum düzenini değerlendirebilir. Son modelin geometrik kabulü ve kayıt zinciri yine ayrı yürütülür. Parça bölme ve montaj yaklaşımı bu kararların mühendislik yönünü ayrıntılandırır.

6. Reçine seçimini görünüş, işlev ve kullanım ortamına bağlamak

Reçine seçimi, modelin beyaz, şeffaf veya esnek görünmesinden daha kapsamlıdır. Görsel eğitim modelinde renk ayrımı önemli olabilir; sürekli elde incelenecek parçanın kırılmaya açık bölgeleri de dikkate alınır. Mekanik simülasyonda ise hedeflenen etkileşimin hangi kısmının benzetileceği tanımlanır. Bir malzemenin veri sayfasındaki tek özellik, tüm modelin gerçek dokuya benzerliğini kanıtlamaz.

Şeffaf reçine iç yapıyı göstermek için yararlı olabilir, ancak baskı sonrası yüzey ve geometri görünürlüğü etkiler. Kalın duvar, eğri yüzey veya yüzey pürüzü iç ayrıntıların algılanmasını değiştirebilir. Modelin ışık altında nasıl inceleneceği ve hangi bölgelerin gerçekten görünmesi gerektiği önceden denenebilir. Şeffaflıkla ilgili daha ayrıntılı kararlar şeffaf SLA parça rehberinde ele alınır.

Esnek parçalar sökülüp takılan dış katmanları veya belirli hareketleri göstermek için kullanılabilir. Bununla birlikte esneklik, gerçek dokunun viskoelastik davranışıyla aynı kavram değildir. Tek bir sertlik değeri tüm mekanik tepkiyi açıklamaz. Eğitim amacı belirli bir dokunsal davranış gerektiriyorsa bu davranış kullanıcı değerlendirmesi ve uygun test planıyla incelenir; yalnız görünüşe bakılarak kabul edilmez.

BioMed gibi bir ürün ailesinin adı, her model ve her kullanım ortamı için genel bir izin olarak değerlendirilmemelidir. Güncel ürün belgesi, amaçlanan temas türü, son işlem koşulları ve ilgili sistem bileşenleri birlikte incelenir. Sterilizasyon veya klinik kullanım düşünülüyorsa kurumun yetkili ekipleri değerlendirmeye katılır. Genel blog yazısı, üreticinin güncel kullanım talimatının veya kurumun doğrulamasının yerine geçmez.

Malzeme karşılaştırma tablosunda “uygun” sütunu yerine “değerlendirilecek” sütunu kullanmak ilk aşamada daha açıklayıcıdır. Örneğin görsel ayrım, darbe dayanımı, yüzey işleme, temizlik erişimi ve gerekiyorsa kullanım ortamı ayrı satırlarda ele alınır. Böylece tek bir avantajın diğer gereksinimleri görünmez kılması önlenir. Mühendislik reçinesi seçimi, özelliklerin uygulama sorularına çevrilmesi için ortak bir çerçeve sunar.

Reçine sürümü, cihaz profili ve son işlem düzeni üretim kaydında birlikte tutulmalıdır. Aynı ticari ailenin zaman içinde değişen ürünleri eşdeğer varsayılmaz. Bir malzeme değişikliğinde önceki modelin görünüşü benzer kalsa bile iş akışının hangi bölümlerinin yeniden değerlendirilmesi gerektiği sorulur. Özellikle kullanım amacı değiştiğinde yalnız dosyanın aynı olması yeterli kanıt değildir.

7. Yazıcı kapasitesini tek model yerine iş akışı üzerinden değerlendirmek

Bir anatomik model laboratuvarında büyük parça üretimi ile küçük ayrıntılı modellerin aynı anda talep edilmesi mümkündür. Cihaz seçimi en büyük modelin hacmine bakılarak yapılırsa son işlem ve iş kuyruğu ihmal edilebilir. Buna karşılık yalnız günlük küçük işlere göre seçim yapmak büyük bir modeli gereksiz çok parçaya bölmeye yol açabilir. Örnek iş portföyü bu iki uç arasındaki ihtiyacı görünür kılar.

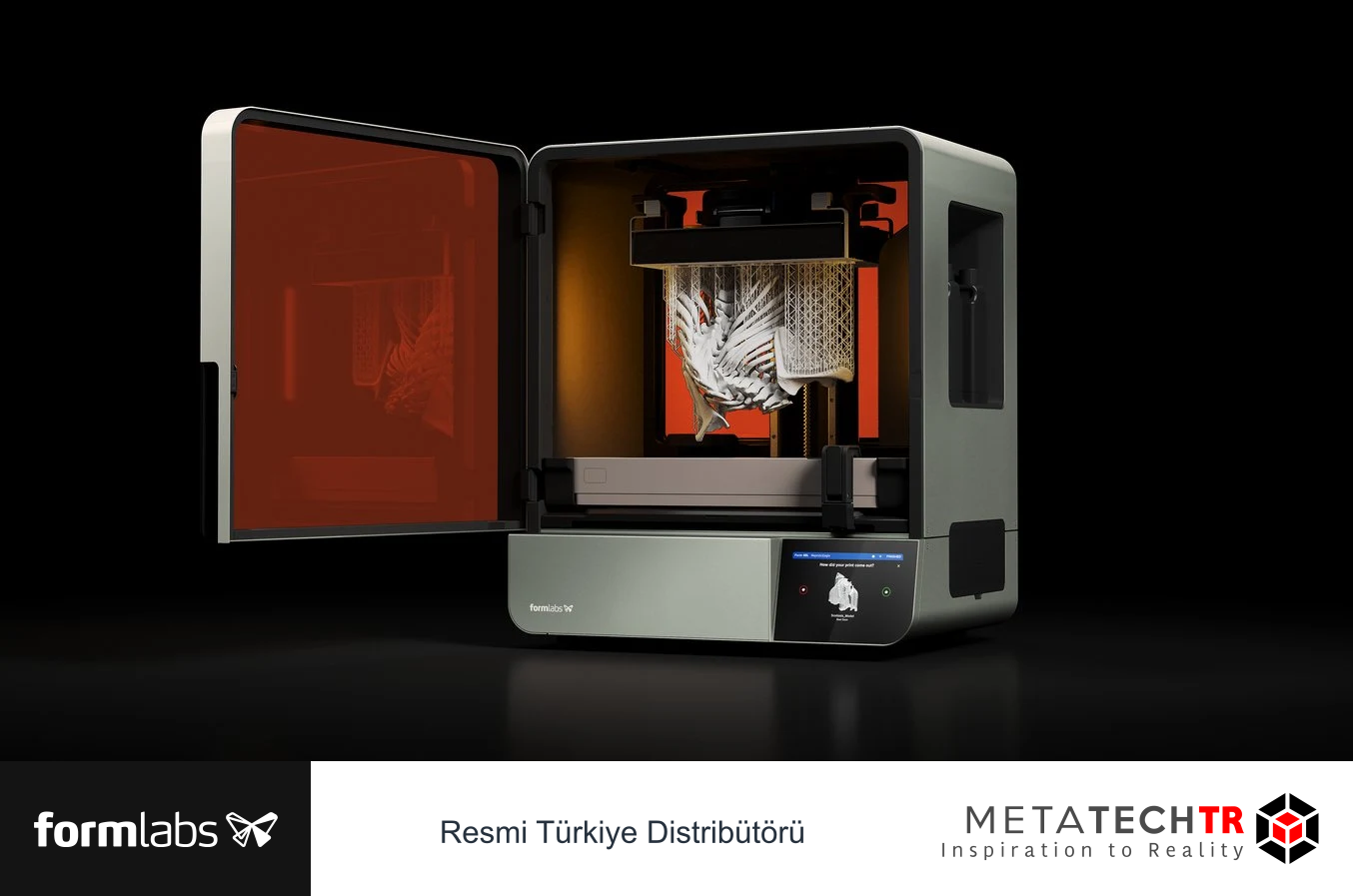

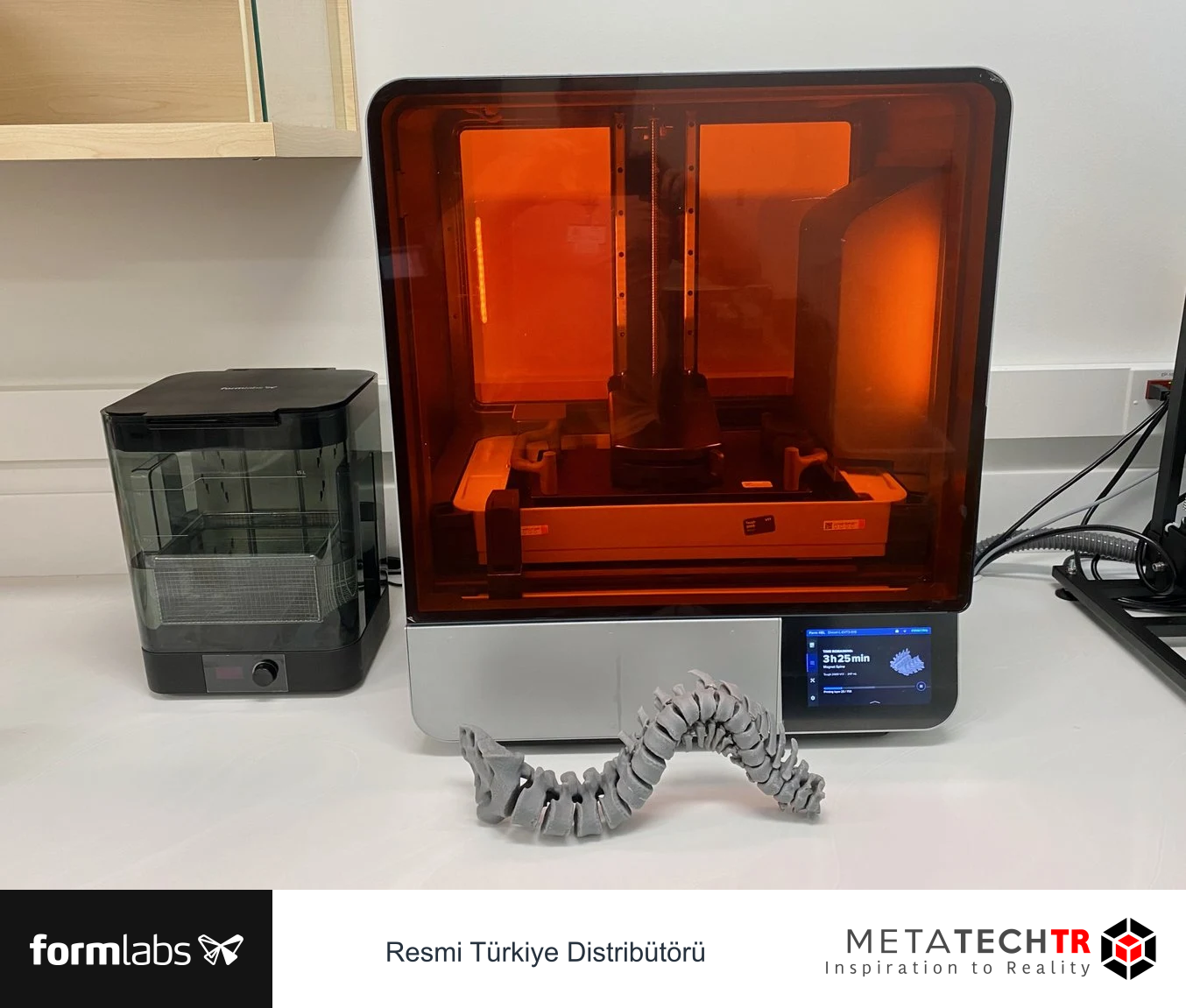

Formlabs’ın 15 Ekim 2024 tarihli St. Louis Children’s Hospital vakası, Form 4BL ile büyük anatomik modellerin üretimini anlatır. Kaynakta Fast Model Resin kullanılarak kısa sürede üretilen belirli omurga modelleri yer alır. Bu süreler o vakaların cihaz, malzeme ve dosya koşullarına aittir; başka bir model veya kurum için teslimat garantisi olarak kullanılamaz.

Vakanın daha genel dersi, baskı kapasitesinin talep ve inceleme akışıyla birlikte değerlendirilmesidir. Kaynak, rutin taleplerde görüntülerin gözden geçirilmesi ve gerektiğinde yeniden üretim için zaman ayrıldığını da anlatır. Dolayısıyla hızlı bir baskı motoru, işin başındaki uzman değerlendirmesini ortadan kaldırmaz. Kazanılan zamanın bir bölümü, kalite kontrol için daha uygun bir çalışma aralığı sağlayabilir.

Kapasite denemesinde üç farklı geometri seçilebilir: büyük tek model, çok sayıda küçük eğitim modeli ve ince ayrıntılı karmaşık model. Her biri için hazırlık, baskı, platformdan çıkarma, yıkama, kurutma, gerekiyorsa kürleme ve son kabul süresi ayrı gözlenir. Cihazın tahmini baskı süresi yalnız bu toplamın bir bileşenidir. Operatörün iki işi aynı anda yürütebildiği noktalar ayrıca kaydedilir.

Birden fazla cihaz kullanıldığında her cihazın her malzemeyi aynı koşullarda üreteceği varsayılmamalıdır. Yetkilendirilmiş profil ve proses kapsamı açık olmalıdır. Yedek cihaz planı yalnız “başka yazıcımız var” ifadesinden oluşmaz; ilgili işin o cihazda hangi koşullarla kabul edilebileceği de tanımlanır. Aynı yaklaşım dış hizmet sağlayıcıya aktarılacak işler için geçerlidir.

Form 4B ve Form 4BL değerlendirilirken örnek parçalar, kullanım amacı ve kurumun mevcut ekipman düzeni birlikte paylaşılmalıdır. Ürün sayfası modelin teknik seçeneklerini tanımaya yardım eder; kurumun belirli tıbbi uygulamasına ilişkin karar, ayrı bir süreç ve belge incelemesi gerektirir. Türkiye stok veya teslim koşulları bu rehberde varsayılmamıştır.

Baskı süresi ile teslim süresini aynı çizelgede görmek

Bir iş çizelgesinde önce veri kabulü, ardından modelleme ve inceleme, sonra üretim ve son kabul yer alabilir. Her adım için başlangıç ve tamamlanma zamanı tutulduğunda aktif çalışma ile bekleme birbirinden ayrılır. Örneğin modelleme kırk dakika sürmüş, ancak onay için ertesi güne kalmış olabilir. Bu örnekte toplam sürenin uzaması yazıcının hızından kaynaklanmaz; onay erişiminin nasıl düzenleneceği konuşulmalıdır.

Süre planına yeniden üretim olasılığı da eklenebilir, fakat bunun için herkese aynı sabit payı önermek yerine kurumun kendi gözlemleri kullanılır. Yeni bir model türünde belirsizlik, daha önce düzenli üretilen eğitim örneğine göre daha fazla olabilir. Plan, bu farkı görünür kılmalıdır. İlk üretimde tanınan inceleme zamanı, ikinci üretimde neden gerekli olduğu bilinmeden kaldırılmaz.

İşlerin önceliği değiştiğinde bir modelin diğerini neden beklettiği de anlaşılır kalır. Acil talebin önceliklendirilmesi, malzeme veya son işlem uyumunu değiştirmez. Aynı platformda daha fazla parça bulunması, farklı süreç gerektiren işlerin birlikte yürütülebileceği anlamına gelmez. Kapasite planının amacı yalnız boş alanları doldurmak değil, kabul edilmiş çıktıyı doğru sırada hazır etmektir.

8. PreForm hazırlığında kritik yüzeyleri ve destekleri korumak

Baskı hazırlığında ilk hedef, onaylanmış modelin hangi yüzeylerinin korunacağını anlamaktır. Görsel inceleme için önemli bir bölgeye destek yerleştirmek, sonradan temizleme sırasında ayrıntı kaybı yaratabilir. Buna karşılık yalnız güzel görünen yüzeyi korumak amacıyla zayıf bir yönlendirme seçmek de baskıyı riske atabilir. Modelin amacı, destek kararıyla birlikte ele alınmalıdır; tek bir otomatik yönlendirme sonucu her model için yeterli kabul edilmez.

İnce bağlantılar ve uzun çıkıntılar baskı sonrasında taşınma ve son işlem sırasında da değerlendirilir. Sorun yalnız parçanın platformda oluşması değildir. Yıkama kabına aktarırken, destekleri ayırırken veya kullanıcıya teslim ederken uygulanabilecek kuvvetler düşünülür. Geçici koruyucu bağlantı eklenmesi gerekiyorsa bunun ne zaman çıkarılacağı ve anatomik ayrıntıyla nasıl ayırt edileceği üretim planında belirtilir.

Katman görünümü, kapalı hacimler ve beklenmeyen adalar gibi üretim sorunlarını fark etmek için incelenebilir. Ancak baskı hazırlama yazılımının uyarıları anatomik doğrulama yapmaz. Bir yüzey üretilebilir hale geldiğinde, anatomik amaca uygunluğu zaten ayrı bir süreçte değerlendirilmiş olmalıdır. Geometri değişirse önceki onayın kapsamının korunup korunmadığı yeniden sorulur. Bu iki kontrolün aynı ekranda yapılması görevlerini aynı yapmaz.

Modeli platforma sığdırmak amacıyla ölçek değişikliği yapılmamalıdır. Gerekli ölçek talepte belirlenmiştir; kapasite sorunu varsa bölümleme veya farklı cihaz seçimi değerlendirilir. Benzer biçimde modelin sağ-sol yönünü veya belirli bir referansını değiştirebilecek dönüşümler dikkatle kontrol edilir. Çalışma dosyasında yönlendirme işlemi ile geometrinin kendisine uygulanan dönüşüm ayrımı anlaşılır tutulur.

Bir baskıda birden fazla işe ait parçalar bulunacaksa kimlik eşleştirmesi fiziksel aşamada da korunmalıdır. Platform yerleşim haritası, parçaya zarar vermeyen iş kodu veya ayrılmış taşıma kapları kullanılabilir. Hangi yöntem seçilirse seçilsin son işlem sırasında kodların kaybolması veya parçaların karışması olasılığı düşünülür. Tasarımın üzerine yazı eklemek gerekiyorsa bunun temsil üzerinde oluşturduğu değişiklik onay kapsamına alınır.

PreForm ile SLA baskı hazırlığı, dosya, yön, destek ve iş kaydı arasındaki ilişkiyi ayrıntılı açıklar. Anatomik model laboratuvarında bu genel üretim yaklaşımına kullanım amacı ve kaynak veri izlenebilirliği eklenir. Hazır baskı dosyasının adı, üretim onayı verilmiş geometri sürümüne bağlanır; operatörün en son gördüğü dosyanın otomatik olarak doğru sürüm olduğu varsayılmaz.

Hazırlık incelemesinin somut çıktısı

İnceleme sonunda yalnız “basılabilir” yazmak yerine kullanılan geometri sürümü, reçine profili, yönlendirme, kritik yüzeyler ve varsa bölümleme planı kaydedilebilir. Böylece bir tekrar baskısında hangi kararların korunması gerektiği anlaşılır. Küçük bir ayar değişikliği bile kritik yüzeyi veya montaj ilişkisini etkiliyorsa değişikliğin nedeni açıklanır; diğer ayarlar gereksiz yere oynatılmaz.

9. Son işlemi anatomik ayrıntı ve malzeme koşullarıyla yürütmek

SLA baskı son işleminde yıkama, kurutma, destek ayırma ve gerektiğinde kürleme adımları kullanılan malzemeye göre planlanır. Anatomik modellerde ince kanallar ve girintiler bu işlemleri daha dikkatli değerlendirmeyi gerektirir. Dış yüzeyin temiz görünmesi, erişilemeyen bir iç hacmin uygun şekilde işlendiği anlamına gelmez. Tasarım ve son işlem ekibinin bu noktayı baskıdan önce konuşması önemlidir.

Yıkama ortamı, işlem süresi ve kür koşulları için genel bir anatomi reçetesi kullanmak doğru değildir. Güncel üretici talimatı, malzeme sürümü ve kurumun doğrulanmış süreci esas alınır. Başka bir vaka yazısındaki uygulama koşulları, yalnız model görünüşü benziyor diye aktarılmaz. Özellikle kullanım ortamı daha farklı olan bir model için önceki işlemin yeterli olduğu varsayılmaz.

Destek ayırırken hangi özelliklerin gerçek geometriye ait olduğu açıkça anlaşılmalıdır. Çok ince bir anatomik çıkıntının yanlışlıkla destek sanılması veya destek kalıntısının gerçek yapı gibi bırakılması mümkündür. Kritik bölgelerin ekran görüntüsü, onaylı dijital görünüm veya üretim talimatında işaretlenmesi bu karışıklığı azaltabilir. Operatörün tereddüt ettiği yerde başvurabileceği kişi ve durdurma noktası önceden belirlenir.

Zımpara, kaplama veya renklendirme gibi ek işlemler modelin görünüşünü değiştirebilir. Bu işlemler bazı eğitim modellerinde anlatımı kolaylaştırır; bazı modellerde ise ayrıntıyı örtebilir veya boyutları etkileyebilir. Kaplama uygulanmış bir bölge için kabul kriteri yalnız renk tutarlılığı olmamalıdır. Hangi yüzeylerin işleneceği ve hangi yüzeylerin olduğu gibi korunacağı tasarım kararına bağlanır.

Temizlik ile sterilizasyon aynı işlem değildir. Modelin belirli bir ortama alınabilmesi veya belirli biçimde kullanılabilmesi, reçinenin güncel belgeleri ve kurumun ilgili birimlerinin değerlendirmesiyle ele alınır. Bir anatomik modelin görünüşü, malzemenin her benzer kullanım için uygun olduğunu tek başına göstermez. Üretici talimatındaki işlem koşulları da kendi kapsamı dışında genellenmemelidir.

Son işlem kaydında parça kimliği, malzeme ve ilgili işlem adımları birbirine bağlanır. Kuruma göre kayıt ayrıntısı değişebilir; amaç, sonradan bir sorunda hangi modelin hangi koşullardan geçtiğini anlayabilmektir. Yalnız “temizlendi” ibaresi, çok aşamalı bir işlemi açıklamak için yetersiz kalabilir. SLA son işlem rehberi, bu zincirin genel mühendislik boyutunu tamamlar.

10. Kabul kontrolünde veri, geometri ve fiziksel parçayı birleştirmek

Anatomik model kabulü tek bir ölçüden oluşmaz. Doğru işin üretildiği, doğru geometri sürümünün kullanıldığı, temsil edilmesi gereken yapıların bulunduğu ve modelin amaçlanan kullanım biçimine hazır olduğu birlikte incelenir. Bu başlıkların hangisini kimin değerlendireceği önceden belirlenmelidir. Üretim kalitesi yüksek bir model, yanlış dosyadan üretildiyse talebi karşılamaz.

Boyutsal kontrol gerektiğinde ölçülecek noktaların neden seçildiği açıklanır. Birbirinden rastgele birkaç mesafeyi ölçmek, modelin önemli tüm özelliklerini doğrulamaz. Kabul açısından anlamlı referanslar ve özellikler belirlenir; ölçüm yöntemi de bu özelliklere uygun seçilir. Ölçüm sonucunun dijital modele yakın olması, segmentasyonun anatomik olarak doğru yapıldığını ayrıca kanıtlamaz. Zincirin her halkası kendi sorusunu cevaplar.

Fiziksel kontrol sırasında renkli işaretler ve sökülebilir parçalar da değerlendirilir. Bir parçanın yanlış yuvaya takılabilmesi veya sağ-sol tarafın karıştırılabilmesi, görünüş açısından kusursuz modelde bile kullanım sorunu oluşturabilir. Bağlantıların farklı geometrilerle ayırt edilmesi, açıklayıcı etiketler veya uygun teslim düzeni düşünülebilir. Bunlar kullanıcı hatasını azaltmaya yönelik tasarım kararlarıdır; anatomik doğrulamanın yerine geçmez.

Uygunsuzluk kaydı, yalnız başarısız baskılar için tutulmamalıdır. Eksik açıklama, yanlış renk ataması, belirgin destek kalıntısı veya beklenenden farklı mekanik davranış da kullanım amacına göre uygunsuzluk olabilir. Her durumda tekrar baskı en doğru çözüm değildir. Önce sorunun veri, tasarım, üretim veya teslim aşamasından hangisinde oluştuğu anlaşılır. Aksi halde aynı hata daha düzgün bir baskıyla tekrarlanabilir.

Kabul edilmiş bir örneğin referans olarak saklanması eğitim serilerinde yararlı olabilir. Ancak referans model zamanla aşınabilir, kırılabilir veya farklı ışıkta yanıltıcı görünebilir. Referansın geçerliliği ve kullanım biçimi tanımlanır. Dijital dosya, üretim kaydı ve fiziksel örnek birbirini tamamlar; hiçbiri tek başına bütün kalite sistemini temsil etmez. Ölçü ve kabul kontrolü rehberi bu değerlendirme dilini genişletir.

Ölçümün cevap vermediği soruları açık bırakmak

Bir eğitim modelinin iki referans noktası arasındaki mesafesi dijital dosyayla uyuşabilir; buna rağmen çıkarılabilir küçük parça yanlış renkte veya yanlış yönde takılmış olabilir. Bu durumda boyutsal sonuç doğrudur, ancak kullanım kabulü tamamlanmış değildir. Kontrol formu ayrı sorular içerdiğinde ekip bir ölçüm sonucundan bütün modele ilişkin aşırı bir güven çıkarmamış olur.

Benzer şekilde, fiziksel yüzeyin dijital dosyayla karşılaştırılması kaynak görüntünün doğru yorumlandığını göstermez. Yüzey karşılaştırması üretim aktarımını değerlendirir. Segmentasyon incelemesi ise hangi anatomik sınırların seçildiğini değerlendirir. Her iki kayıt aynı iş koduna bağlı olsa da kanıtladıkları şey farklıdır. Bu ayrımı korumak, ileride sorulan bir soruya doğru kayıttan cevap vermeyi sağlar.

Bir kabul kriteri ilk denemede ölçülemiyorsa hemen daha geniş bir sınır seçmek uygun bir çözüm değildir. Önce kriterin kullanım amacıyla ilişkisi ve ölçüm yönteminin yeterliliği incelenir. Bazen daha uygun bir referans, farklı bir tutma düzeneği veya yetkili kullanıcının yapılandırılmış değerlendirmesi gerekir. Değişikliğin nedeni kaydedilirse kabul süreci yalnız sonuca göre şekillenen bir işlem olmaktan çıkar.

11. COSA vakası: görsel model ile davranış modelini ayıran yaklaşım

Formlabs’ın 25 Şubat 2025 tarihli COSA Ltd. vakası, anatomik model üretiminde tek bir malzeme veya biçimin bütün ihtiyaçları karşılamadığını gösterir. Kaynakta kulak anatomisi, eğitim amaçlı modeller ve cihaz geliştirme düzenekleri anlatılır. Bu çalışmaların ortak noktası, hedef kullanıcıyla geri bildirim döngüsü kurulması ve modellerin belirli sorulara göre geliştirilmesidir.

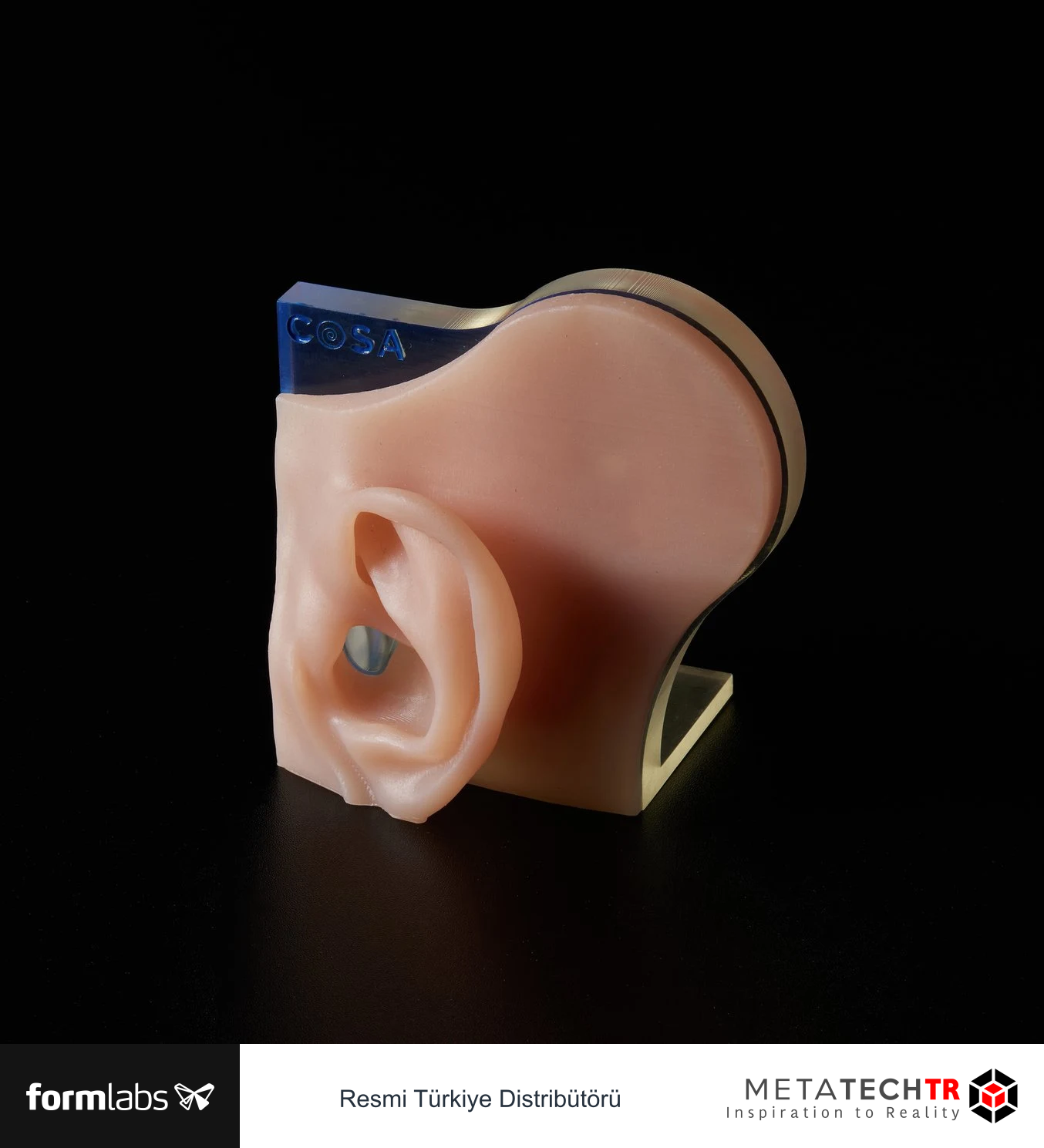

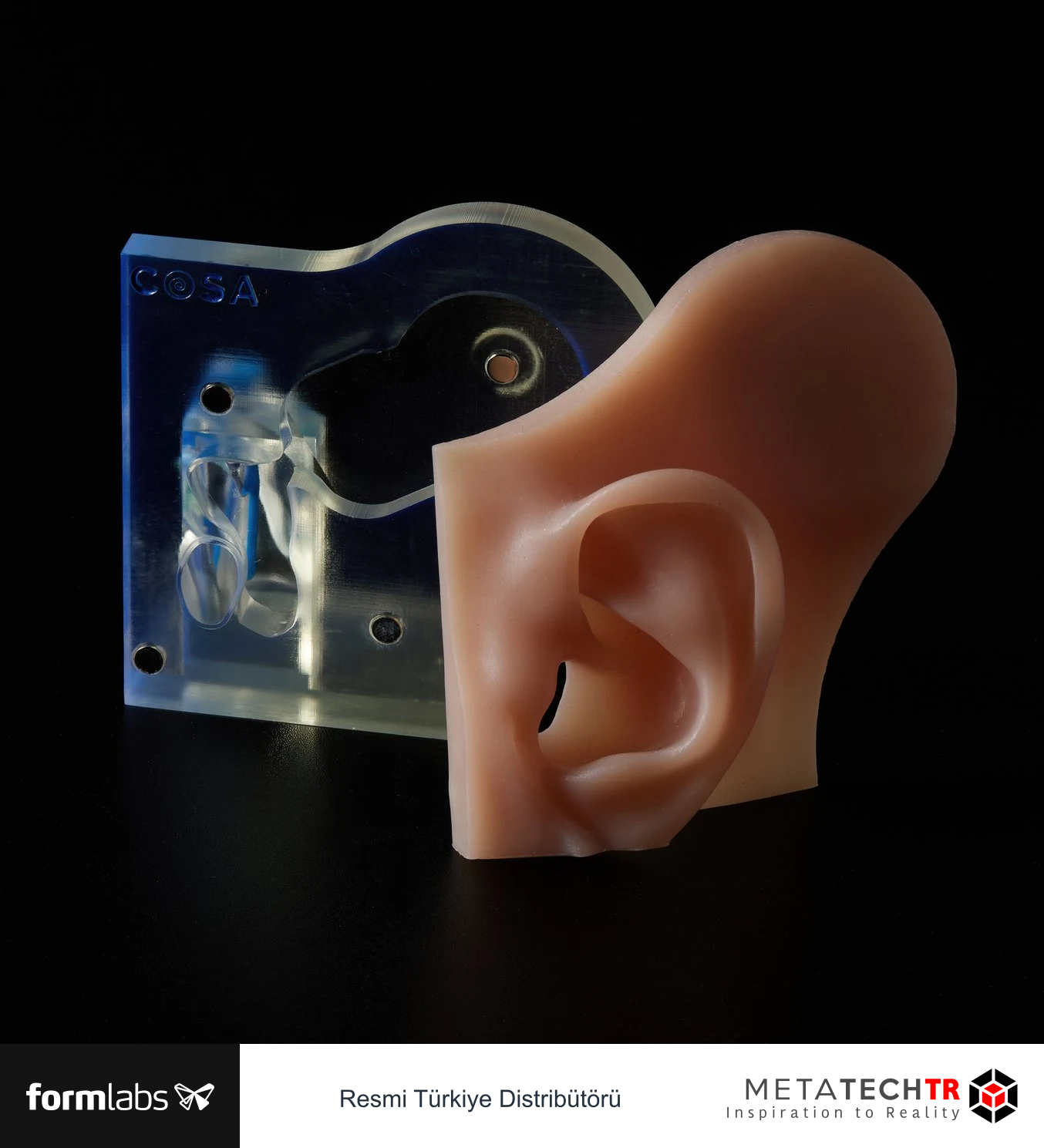

Görsel kulak modeli örneğinde dış katman ile iç yapı farklı parçalardan oluşur. Kaynak, şeffaf ve esnek bileşenlerin ayrı üretildiğini, bazı küçük yapıların renklendirilerek birleştirildiğini ve mıknatıslı bağlantı kullanıldığını belirtir. Buradaki yararlı tasarım ilkesi, tek baskıya her görevi yüklemek yerine modelin anlatım ve kullanım işlevlerini parçalara ayırmaktır. Belirtilen üretim düzeni kaynak vakasına aittir.

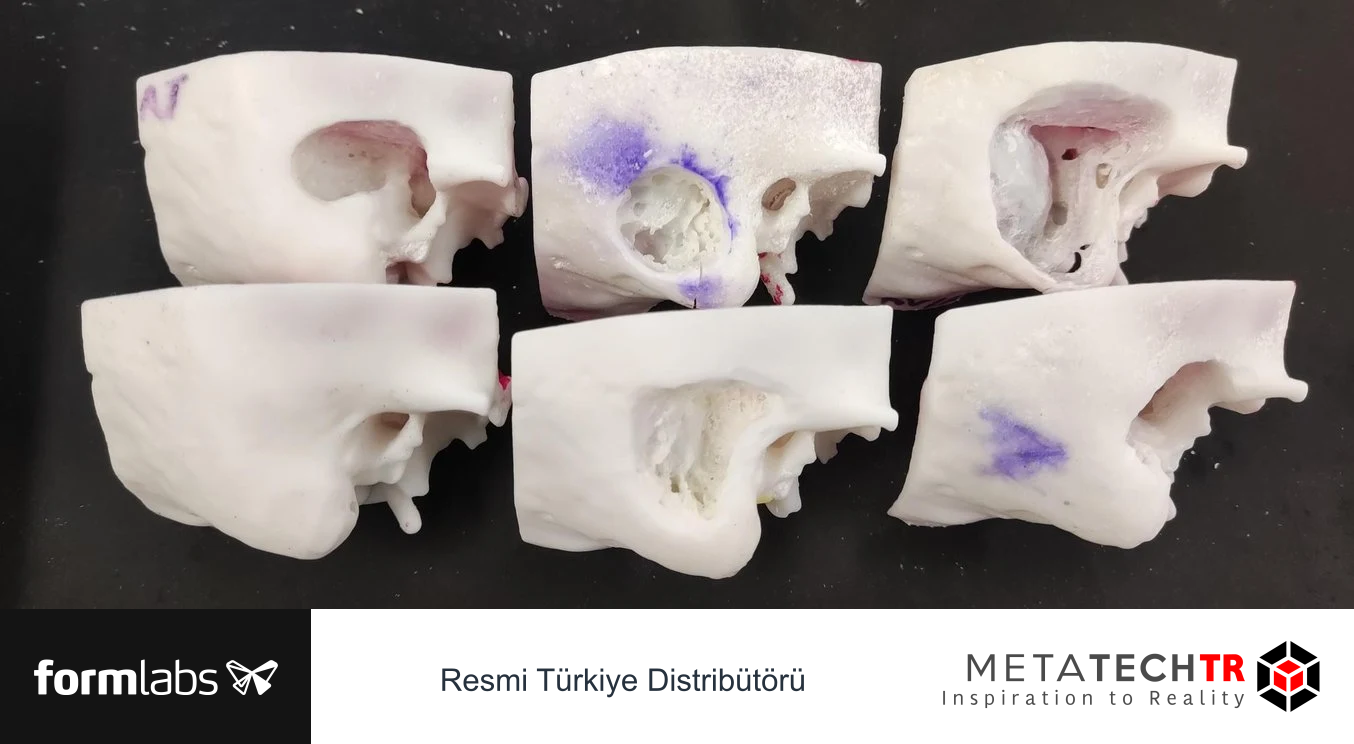

Aynı kaynakta delme eğitimi için geliştirilen modellerin iç yapı ve malzeme yönünden tekrar tekrar değerlendirildiği anlatılır. Bu modellerin amacı yalnız kemiğin dış yüzeyini göstermek değildir; belirli bir etkileşimi benzetmektir. Dolayısıyla yüzey dosyasının doğru görünmesi yeterli kabul ölçütü olmaz. Kullanıcının hangi davranışı beklediği, tasarımın hangi özelliklerinin bu davranışı etkilediği ayrıca ele alınır.

Kaynakta küçük kanallar ve gözenek yapıları içeren cihaz geliştirme modelleri de bulunur. Böyle örnekler, “anatomik model” başlığının altında birbirinden çok farklı mühendislik problemleri olduğunu hatırlatır. Bir modelin içinden bir bileşenin geçmesi, bir yüzeyin görülebilmesi veya belirli bir fiziksel ölçümün yapılabilmesi farklı tasarım girdileridir. Başka bir kurum aynı görünüşte bir model üretse bile aynı deney sonucunu elde etmiş sayılmaz.

COSA’nın belirli cihaz, malzeme ve üretim yöntemi tercihleri, tüm FDM veya tüm diğer teknolojiler hakkında evrensel bir hüküm oluşturmaz. Teknoloji seçimi ilgili modelin ayrıntı ve davranış gereksinimine göre yapılır. Bambu Lab FDM/FFF sistemleri, uygun projelerde erken tutuş maketi veya üretim dışı yardımcı düzenekler için değerlendirilebilir; kaynak vakadaki hassas anatomik sonuçlar bu sistemlere atfedilemez.

Bu vakadan çıkarılabilecek kurumsal yöntem, kullanıcı geri bildirimini yapılandırmaktır. “Daha gerçekçi olsun” gibi genel bir yorum yerine hangi bölümün, hangi hareket sırasında ve hangi nedenle yetersiz kaldığı sorulur. Yeni tasarım yalnız bu soruya göre değiştirilir; değişmeyen koşullar korunur. Böylece model geliştirme, birbirinden kopuk güzel örnekler üretmekten çıkıp izlenebilir bir öğrenme sürecine dönüşür.

12. Örnek pilot: sökülebilir bir eğitim modelinin geliştirilmesi

Bir kurumun, genel anatomi eğitimi için iç ve dış yapısı ayrı incelenebilen bir model geliştirmek istediğini düşünelim. Bu varsayımsal uygulamada hedef, model geliştirme adımlarını planlamaktır. Modelin hasta özelinde kullanılmayacağı, eğitim amacıyla değerlendirileceği ve temsil edilecek yapıların yetkili eğitmen tarafından seçileceği başlangıçta tanımlanır.

İlk toplantıda eğitmen hangi ilişkileri anlatmak istediğini gösterir. Üretim ekibi bu ilişkileri üç tasarım seçeneğine çevirir: iki yarım, çıkarılabilir dış katman veya pencereli tek gövde. Seçeneklerin her biri için görünürlük, tutuş, kırılganlık, temizlenebilirlik ve montaj kolaylığı konuşulur. En iyi görünen seçenek otomatik seçilmez; ders sırasında hangi hareketlerin yapılacağına bakılır.

İlk prototip yalnız montaj ve tutuş kararlarını sınamak için hazırlanabilir. Bu aşamada tüm anatomik ayrıntının üretilmesi gerekmeyebilir; fakat örneğin sınırlı amacı etiketlenir. Kullanıcı kapağı çıkarırken küçük parçaları tutmak zorunda kalıyorsa tasarım yeniden ele alınır. Birleşme yerinin önemli yapıyı kapattığı görülürse ayırma hattı değiştirilir. Bu geri bildirim, son modelin kabulüyle karıştırılmaz.

Sonraki aşamada onaylanmış anatomik geometriyle üretim denemesi yapılır. Kritik küçük yapılar, destek izleri, şeffaf bölümün görünürlüğü ve parçaların yerleşimi ayrı değerlendirilir. Reçine seçimi ve son işlem, ilgili üretici talimatlarıyla uyumlu yürütülür. Eğitmen anatomik anlatımı değerlendirirken üretim ekibi montajı ve fiziksel bütünlüğü inceler. Her iki değerlendirme de modelin kullanım amacına katkı sağlar.

Pilot kayıt formunda tasarım sürümü, kaynak veri seti, üretim koşulları, gözlenen sorunlar ve değişiklik kararları bulunabilir. Örneğin ikinci sürümde kapağın tutma çıkıntısı büyütülmüşse bunun nedeninin kullanım kolaylığı olduğu yazılır. Üçüncü sürümde anatomik ayrıntı değişmişse bu farklı bir inceleme gerektirir. Aynı “revizyon” kelimesi altında değişikliklerin etkisini kaybetmemek önemlidir.

Pilotun sonunda yalnız kabul edilmiş model değil, tekrar üretilebilen bir süreç hedeflenir. Yeni operatör hangi dosyayı kullanacağını, hangi yüzeylere dikkat edeceğini ve hangi kabul noktalarının geçerli olduğunu anlayabilmelidir. Eğitmen de modelin hangi ayrıntıları temsil ettiğini ve hangi sadeleştirmeleri içerdiğini bilmelidir. Bu iki taraflı açıklık, küçük bir eğitim serisinin tutarlı hazırlanmasını kolaylaştırır.

13. Laboratuvar düzeni, sorumluluklar ve kapasite hesabı

Kurumsal üretim düzeni, yazıcının yanında yıkama ekipmanı bulunmasından daha kapsamlıdır. Veri hazırlama, malzeme kullanımı, son işlem, kabul ve teslim için uygun alanlar ve görevler tanımlanır. Temizliği tamamlanmamış parçalarla kabul edilmiş modellerin karışmaması gerekir. İş istasyonlarının düzeni, ürün güvenlik bilgi formları ve kurumun iş sağlığı değerlendirmesiyle birlikte planlanır; genel bir oda ölçüsü bütün kurumlara önerilemez.

Sorumluluk tablosu, küçük ekiplerde bile faydalıdır. Bir kişi birden fazla rolü üstlenebilir; yine de hangi aşamada hangi kararı verdiği anlaşılır olmalıdır. Talebi kabul eden, anatomik temsili inceleyen, baskıyı hazırlayan ve fiziksel çıktıyı kabul eden roller aynı soruyu cevaplamaz. İş yoğunluğunda bir adımın atlanmaması için geçiş koşulları görünür tutulur.

Kapasite hesabında yalnız yazıcının çalıştığı saatleri kullanmak yanıltıcıdır. Veri hazırlama ve uzman incelemesi bazı modellerde baskıdan uzun sürebilir. Aynı şekilde son işlem veya kabul aşamasında birikme oluşabilir. İşleri aşamalarına göre izlemek, yeni yazıcı gereksinimiyle süreç düzenleme gereksinimini ayırır. Kuyruk uzadığında ilk soru “hangi aşama bekliyor?” olmalıdır.

Basit bir örnek olarak bir haftada gelen on işten altısının veri incelemesi beklediğini, ikisinin üretimde ve ikisinin kabulde olduğunu düşünelim. Bu sayılar örnek planlama verisidir. Üçüncü bir yazıcı eklemek, inceleme bekleyen altı işi doğrudan hızlandırmaz. Buna karşılık onaylı dosyaların sürekli üretim kuyruğunda kaldığı görülüyorsa cihaz, operatör ve son işlem kapasitesi birlikte incelenebilir.

Kurum içinde üretim ve dış hizmet kullanımı birlikte yürütülebilir. Dışarıya aktarımda veri paylaşımı, dosya sürümü, malzeme ve kabul koşulları açık tanımlanır. Gelen modelin “profesyonel hizmetten geldiği” için otomatik kabul edilmesi gerekmez. Üretimi kurum içinde yürütme veya dışarıdan alma kararı, kapasite kadar kontrol ve bilgi akışını da kapsar.

Eğitim ve vardiya devrinde örnek iş dosyası

Yeni bir operatörün yalnız başarılı model fotoğrafını görmesi, üretimin kritik noktalarını öğrenmesi için yeterli olmayabilir. Örnek iş dosyası, kabul edilmiş modelin yanında hangi yüzeyin neden korunacağını ve hangi işaretin parça kimliğini taşıdığını gösterebilir. Eğitim sırasında önceki bir uygunsuzluğun nasıl fark edildiği de incelenebilir. Böylece kontrol listesi ezberlenecek kutulardan oluşmak yerine gerçek modelle ilişki kazanır.

Vardiya devrinde yarım kalan işin hangi aşamada bulunduğu açık yazılır. Baskı bitmiş, yıkama başlamamış veya kurutma sonrası kontrol bekliyor olabilir. Fiziksel parçanın konumu ile dijital kayıt uyuşmalıdır. Sonraki operatör yalnız parçanın görünüşüne bakarak önceki işlemleri tahmin etmemelidir. İşlem tamamlanmadıysa tamamlanmış gibi işaretlenmemesi, küçük ekiplerde de aynı ölçüde önemlidir.

Yetkinlik değerlendirmesi belirli aralıklarla veya süreç değiştiğinde kurumun yaklaşımına göre yenilenebilir. Yeni reçine, yeni model türü ya da değişen son işlem düzeni, eski eğitimin hangi bölümünün hâlâ geçerli olduğunu düşündürür. Personelin soru sorabileceği açık bir kanal ve tanımlı durdurma yetkisi, belirsizliğin bir sonraki aşamaya taşınmasını önler. Bu yaklaşım hızın yanında karar kalitesini de korur.

14. Tekrarlanabilir süreç için izlenecek sorular

Anatomik model üretiminde gelişimi görmek için yalnız basılan parça sayısını izlemek yeterli değildir. Talebin netleştirilmesi için kaç kez geri dönüldüğü, segmentasyon incelemesinin ne kadar beklediği, son işlemde hangi sorunların tekrarlandığı ve teslim sırasında hangi açıklamaların eksik kaldığı da değerlendirilebilir. Bu göstergeler klinik etki kanıtı değildir; kurum içindeki üretim sürecini anlamaya yardımcı olur.

Tekrar baskı oranı incelenirken nedenler ayrılmalıdır. Makine kaynaklı başarısızlık, yanlış dosya sürümü, son işlem hasarı ve talep değişikliği aynı kategoriye konursa iyileştirme hedefi belirsizleşir. Örneğin kırılan ince ayrıntılar sürekli aynı bölgede oluşuyorsa yalnız cihaz ayarıyla uğraşmak yerine tutuş, destek ayırma ve taşıma düzeni de incelenir. Sorunun ortaya çıktığı aşama ile kök nedeni aynı olmayabilir.

Yeni model türü eklerken mevcut sürecin hangi bölümlerinin geçerli olduğu açıkça değerlendirilir. Daha önce sert ve opak eğitim modeli üreten ekip, şeffaf veya mekanik simülasyon amaçlı modele geçtiğinde farklı kabul soruları karşılaşabilir. Aynı cihazın kullanılması bu farklılıkları ortadan kaldırmaz. Kapsamı küçük başlayıp kanıtla genişletmek, ekiplerin öğrenme yükünü yönetilebilir hale getirir.

Sık sorulan bir soru, en ayrıntılı baskının her zaman en yararlı model olup olmadığıdır. Yanıt kullanım amacına bağlıdır. Öğrenme hedefini gizleyen çok fazla ayrıntı, eğitim modelinin anlaşılmasını zorlaştırabilir; gerekli ince özelliğin kaldırılması da modeli yetersiz kılabilir. Detay düzeyi görsel gösterişe göre değil, yetkili kullanıcının cevaplamak istediği soruya göre seçilir ve açıklanır.

Bir başka soru, genel amaçlı reçineyle hazırlanmış modelin daha sonra farklı bir ortamda kullanılıp kullanılamayacağıdır. Bu değişiklik otomatik kabul edilmez. Kullanım amacı, temas veya işlem koşulu değişiyorsa ilgili belgeler ve kurum değerlendirmesi yeniden ele alınır. Güncel üretici kaynaklarına ulaşmak için Formlabs Medical başlangıç noktası olabilir; uygulamaya özel karar için uygun belge ve yetkili değerlendirme gerekir.

METATECHTR ile yapılacak bir ihtiyaç görüşmesinde örnek geometri, aylık talep dağılımı, hedeflenen kullanım biçimi ve mevcut son işlem düzeni paylaşılabilir. Böylece uygun Formlabs çözümünü değerlendirme süreci gerçek iş yükünden hareket eder. Modelin doğrulanması ve kurumsal kabul sorumlulukları ayrı korunurken teknik kapasite ve üretim düzeni daha somut konuşulabilir.

Bir sonraki üretimde aynı sonuca ulaşmayı sağlayan şey yalnız kaydedilmiş baskı dosyası değildir. Kaynak veriden teslim edilen modele kadar verilen kararların anlaşılır olmasıdır. Amaç, sınırlamalar, onaylı geometri, malzeme koşulları ve kabul kayıtları birlikte korunduğunda anatomik model, kurum içinde neyi temsil ettiği bilinen ve nasıl üretildiği açıklanabilen bir çalışma aracına dönüşür.

Teslim sırasında modelin amaçlanan kullanımı kısa bir belgeyle birlikte aktarılabilir. Bu belgede temsil edilen bölge, ölçek, çıkarılabilir parçalar ve bilinen sadeleştirmeler anlaşılır biçimde yer alır. Kullanıcı sorularını kime yönelteceğini bildiğinde, model üzerinde sonradan yapılacak değişiklikler de kayıtlı değerlendirme sürecine geri dönebilir.
